Przegląd produktu

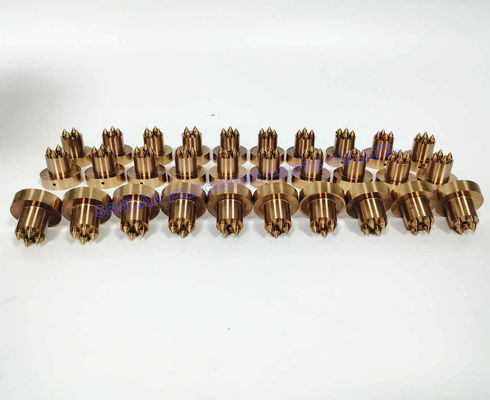

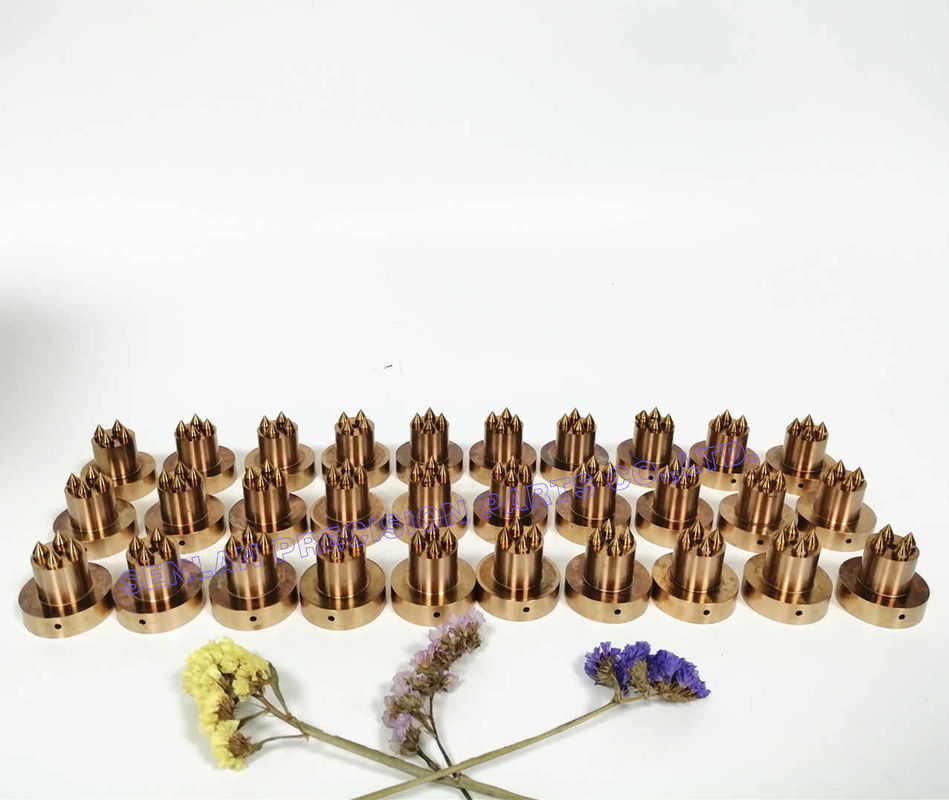

Wkładki do form z miedzi berylowej (BeCu) to specjalistyczne komponenty stosowane we wtryskowych formach do tworzyw sztucznych, które szybciej odprowadzają ciepło i stabilizują temperaturę formowania w obszarach, gdzie standardowa stal narzędziowa nie jest w stanie efektywnie chłodzić. Dzięki wysokiej przewodności cieplnej BeCu, wkładki te pomagają skrócić czas cyklu, poprawić jakość części i zminimalizować wady spowodowane nierównomiernym chłodzeniem.
Jako producent niestandardowych precyzyjnych komponentów form, produkujemy wkładki BeCu zgodnie z rysunkami klienta, z kontrolowaną dokładnością obróbki, odpowiednim doborem obróbki cieplnej/starzenia oraz wykończeniem powierzchni odpowiednim dla środowisk formowania wtryskowego. Wkładki BeCu są powszechnie stosowane jako lokalne „strefy intensywnego chłodzenia” wewnątrz form – szczególnie wokół grubych sekcji, żeber, przetłoczeń, głębokich kieszeni i powierzchni kosmetycznych, gdzie ciepło ma tendencję do koncentracji.
Opis produktu
Wkładka z miedzi berylowej jest zazwyczaj instalowana w docelowych regionach formy, aby zwiększyć transfer ciepła i utrzymać równomierne chłodzenie części. W porównaniu ze stalą, BeCu może zapewnić znacznie wyższą przewodność cieplną, umożliwiając szybszą polimeryzację i bardziej stabilne formowanie.
Co rozwiązują wkładki BeCu w formowaniu
- Gorące punkty powodujące wypaczenia, ślady zagłębień i niestabilność wymiarową
- Długi czas chłodzenia z powodu grubej geometrii części lub ograniczonego dostępu do kanałów chłodzących
- Lokalne wahania temperatury wpływające na połysk, skurcz lub spójność części
Typowe formy wkładek BeCu
- Wkładki po stronie rdzenia dla grubych sekcji
- Wkładki po stronie gniazda dla powierzchni kosmetycznych
- Kołki chłodzące / rdzenie chłodzące (zależne od konstrukcji)
- Małe wymienne wkładki umieszczone w pobliżu problematycznych obszarów
Uwagi dotyczące materiału BeCu
Materiały form BeCu są zazwyczaj wybierane według gatunku (zwykle AMPCO18 lub odpowiednik) i dostarczane/przetwarzane w określonych warunkach (roztworowo wyżarzone + utwardzone starzeniem, lub utwardzone wydzieleniowo), aby zrównoważyć:
- Przewodność cieplna
- Wytrzymałość i twardość
- Zachowanie podczas zużycia w obszarach styku
Ważne: BeCu nie jest rozwiązaniem „uniwersalnym”. Umiejscowienie wkładki, gatunek, stan twardości i obróbka powierzchni muszą odpowiadać funkcji formy i przetwarzanej żywicy.
Zastosowania
Wkładki BeCu są stosowane we wtryskowych formach do tworzyw sztucznych, gdzie wydajność chłodzenia i jednorodność temperatury są kluczowe. Typowe zastosowania po stronie formy obejmują:
- Strefy chłodzenia gorących punktów w pobliżu grubych ścian, przetłoczeń i głębokich kieszeni
- Obszary podatne na ślady zagłębień i wypaczenia
- Regiony, w których kanały chłodzące nie mogą być umieszczone wystarczająco blisko
- Formy ukierunkowane na krótki czas cyklu i dużą produkcję
- Powierzchnie kosmetyczne wymagające stabilnej kontroli temperatury
Ponieważ Twoja strona produktowa dotyczy komponentu formy, skupiamy się na funkcjonalnych zastosowaniach form, a nie na konkretnych branżach/produktach końcowych.
Możliwości precyzyjnej produkcji
Procesy produkcyjne
- Precyzyjna obróbka skrawaniem CNC / frezowanie dla złożonych geometrii
- EDM / drutowe EDM zgodnie z wymaganiami projektu
- Precyzyjne szlifowanie dla powierzchni dopasowujących i bazujących
- Wykończenie powierzchni dla funkcjonalnych obszarów styku
- Opcjonalne wsparcie powłok (zależne od zastosowania)
Kluczowe kontrole wkładek BeCu
- Ścisła kontrola powierzchni dopasowujących i bazujących dla niezawodnego montażu
- Płynne przejścia na styku wkładek w celu wsparcia przepływu ciepła i zmniejszenia koncentracji naprężeń
- Inspekcja wymiarowa zgodna z rysunkami klienta
- Właściwe obchodzenie się w celu zapobiegania uszkodzeniom powierzchni uszczelniających, zamykających lub kosmetycznych
Dokumentacja jakościowa
- Dostępne są raporty z inspekcji wymiarowej
- Certyfikacja materiałowa dostępna na życzenie
- Opcje identyfikowalności i znakowania (zgodnie ze specyfikacją)
Wartość dla klienta: szybsze chłodzenie i stabilne formowanie
Krótszy czas cyklu
Poprawiony transfer ciepła może skrócić czas chłodzenia – często największą część cyklu formowania wtryskowego – pomagając zwiększyć produktywność i obniżyć koszt jednostkowy.
Lepsza jakość części
Poprzez redukcję gorących punktów i gradientów temperatury, wkładki BeCu pomagają zminimalizować powszechne problemy, takie jak ślady zagłębień, wypaczenia, zmienność połysku i niespójny skurcz.
Bardziej stabilne okno produkcyjne
Lepsza kontrola termiczna zapewnia szersze i bardziej powtarzalne okno procesowe, co wspiera spójną produkcję podczas długich serii produkcyjnych.
Ukierunkowane rozwiązanie bez przeprojektowania całej formy
Wkładki BeCu mogą być strategicznie wykorzystywane do poprawy wydajności w problematycznych strefach bez przeprojektowywania całego systemu chłodzenia.
Co potrzebujemy do wyceny
Aby dokładnie wycenić wkładki do form BeCu, prosimy o podanie:
- Rysunek 2D i/lub CAD 3D (STEP/IGES)
- Lokalizacja/funkcja wkładki w formie (strona rdzenia/gniazda, strefa gorącego punktu itp.)
- Preferowany gatunek BeCu (jeśli znany) lub wymagania dotyczące wydajności (priorytet chłodzenia vs. priorytet wytrzymałości)
- Wymagana twardość/stan (jeśli określono)
- Tolerancje i krytyczne wymiary (bazy, dopasowania, zamknięcia)
- Wymagane wykończenie powierzchni (Ra, poziom polerowania lub wymaganie dotyczące powierzchni styku)
- Ilość i docelowy czas realizacji
- Wszelkie uwagi specjalne: powłoka, znakowanie, certyfikacja, format inspekcji
Jeśli nie masz pewności co do gatunku/stanu, podaj rodzaj żywicy i problemy z formowaniem (czas cyklu, ślady zagłębień, wypaczenia). Możemy zaproponować praktyczne rozwiązanie.
Ogólne FAQ
P1: Czy jesteście producentem czy firmą handlową?
Jesteśmy producentem niestandardowych precyzyjnych komponentów form, specjalizującym się w obróbce skrawaniem CNC, EDM, szlifowaniu i wykańczaniu części do form wtryskowych.
P2: Czy możecie produkować ściśle według naszych rysunków i tolerancji?
Tak. Produkujemy zgodnie z wymaganiami Państwa rysunków i możemy stosować Państwa system bazowania/tolerancji.
P3: Czy dostarczacie raporty z inspekcji i certyfikaty materiałowe?
Tak. Raporty z inspekcji i certyfikaty materiałowe mogą być dostarczone na życzenie.
FAQ dotyczące BeCu
P4: Dlaczego stosuje się miedź berylową w formie wtryskowej?
BeCu jest stosowana głównie ze względu na wysoką przewodność cieplną, pomagając szybko odprowadzać ciepło i poprawiając jednorodność chłodzenia w obszarach gorących punktów.
P5: Czy BeCu jest używane do całej jamy/rdzenia?
Zazwyczaj nie. BeCu jest powszechnie stosowane jako lokalna wkładka w regionach gorących punktów. Pełne jamy BeCu są rzadsze ze względu na koszty i względy projektowe.
P6: Czy BeCu zużywa się szybciej niż stal narzędziowa?
BeCu może być miększe niż hartowana stal narzędziowa, w zależności od gatunku i stanu. Jest zazwyczaj stosowane tam, gdzie priorytetem jest wydajność chłodzenia, a powierzchnie zużycia/kontaktu są zarządzane poprzez projekt lub obróbkę powierzchni, gdy jest to potrzebne.
P7: Czy istnieją jakieś specjalne uwagi dotyczące obchodzenia się z BeCu?
Tak. Obróbka skrawaniem i wykańczanie wymagają odpowiednich kontroli. Stosujemy kontrolowane procesy i możemy wspierać wymagania dotyczące dokumentacji w zależności od potrzeb projektu.
Wersja inżynierska
Prześlij swoje pliki 3D/2D i zidentyfikuj obszar gorącego punktu, który chcesz poprawić. Pomożemy Ci ocenić umiejscowienie wkładek BeCu i przedstawimy plan produkcji skoncentrowany na wydajności chłodzenia i stabilnym formowaniu.
