Przegląd produktu

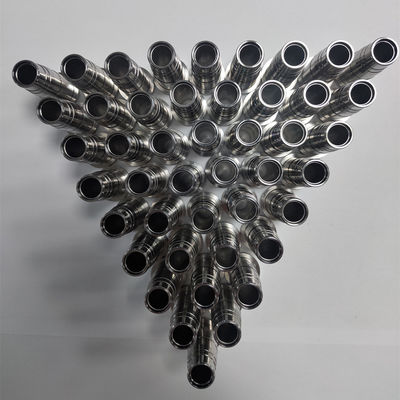

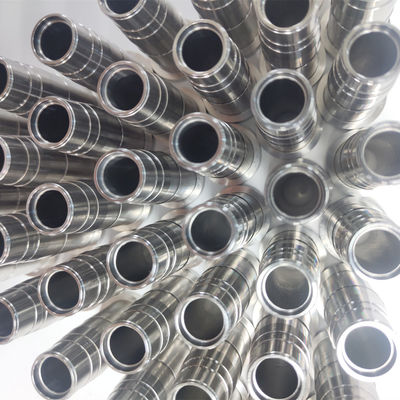

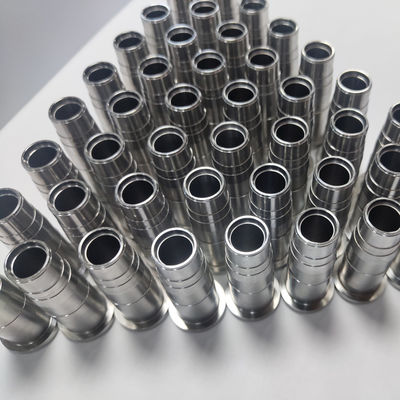

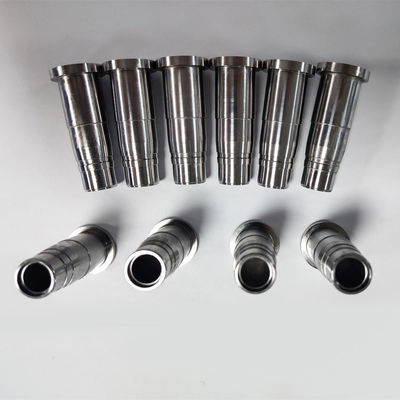

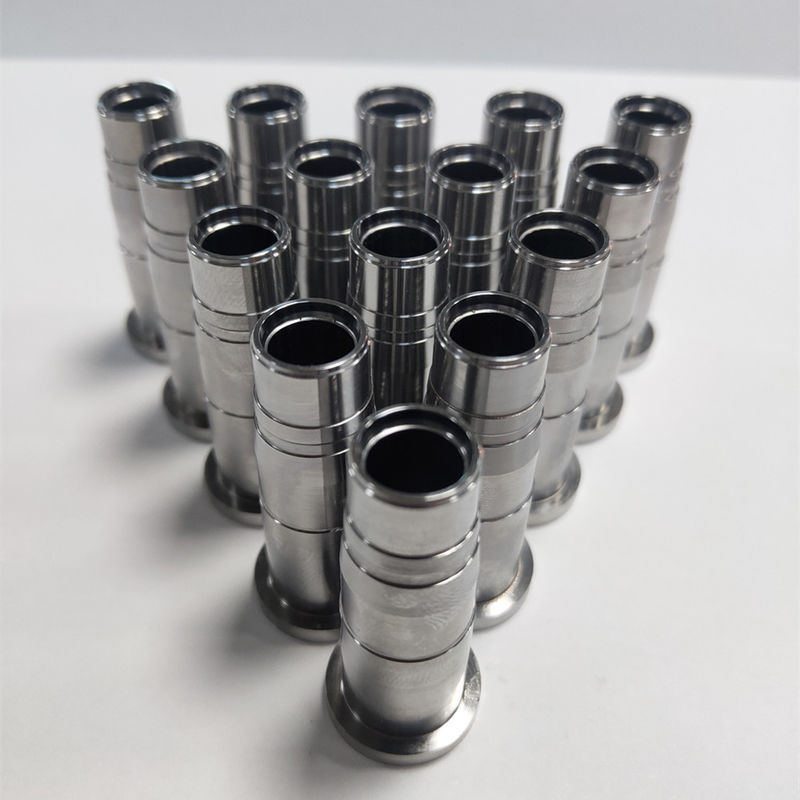

S136 Wstawki rdzenia to wysokiej wydajności elementy formy stosowane naStrona rdzenia (pół ruchomego)Stanowią one kluczowe cechy wewnętrzne, takie jakśrednica wewnętrzna czapki, nitki, strefy uszczelniające i geometria związana z dopasowaniemObszary, które bezpośrednio decydują o tym, czy zakręt jest płynnie montowany i niezawodnie uszczelniony.
Produkowane z:S136 Stal nierdzewna, te wstawki rdzenia są powszechnie wybierane do kształtów pokrycia, ponieważ łącządoskonała odporność na korozję, wysoka łatwość polerowania i stabilna wydajność w obróbce cieplnej, ważne w przypadku długich cykli produkcji, wilgotnych warunków lub wymagających częstego czyszczenia.
Jako precyzyjny producent części kształtowych na zamówienie, przetwarzamy wstawki rdzenia S136 na rysunki klientów ze ścisłą kontrolądatum, koncentryczność, wykończenie powierzchni i tolerancje dopasowania, wspierając zarówno nowe formy, jak i wymiany rdzeni.
Opis produktu
Awkład rdzenia (rodzenia)W formie plastikowej, rdzeń jest szczególnie istotny, ponieważ określa wymiary funkcjonalne i wydajność uszczelniania.
Co wstaw rdzenia zazwyczaj tworzy w formie czapki
- Wnętrza ściany i średnicy wewnętrznej (ID)
- Włóczno / bajonet(w zależności od konstrukcji pokrywy)
- Powierzchnie uszczelniające i powierzchnie kontaktowe
- Konstrukcje i elementy zatrzymujące
- Interfejsy geometryczne związane z wyrzuceniem(jeśli zaprojektowane w systemie rdzeniowym)
Dlaczego S136 dla wkładek rdzenia
S136 to stal ze stali nierdzewnej, szeroko stosowana w środowiskach formowania, w których ważna jest odporność na korozję i stabilność powierzchni.
- Odporność na rdzinę/korozięod wilgotności, warunków wody chłodzącej i środków czyszczących
- Dobra wypolerowalnośćdla gładkich powierzchni i stabilnego uwalniania
- Niezawodny potencjał twardościpo odpowiedniej obróbce cieplnej, zapewniając długą żywotność
Uwaga: dokładna twardość i poziom wykończenia są produkowane zgodnie ze specyfikacją klienta, w oparciu o geometrię części i warunki pracy formy.
Wnioski
Składniki te są stosowane wformy do wtryskiwania z plastikowych pokrywekjakowstawki rdzeniadla systemów wielo- lub jedno-powierzchniowych.
Częste scenariusze stosowania:
- Nowe projekty kształtowania pokrywek wymagające rdzeni nierdzewnych
- Rdzenie zamienne do celów konserwacji lub naprawy uszkodzeń
- Przeprojektowanie rdzenia w celu poprawy dopasowania, uszczelnienia lub stabilności cyklu
(Skoncentrujemy się na funkcji formy, a nie na określonych produktach końcowych poza "plastikowymi czapkami", ponieważ geometria czapki różni się znacznie w zależności od projektu.)
Dokładność i możliwości produkcyjne
Rdzeń pokrywy wymaga ścisłej kontroli zarówno dokładności wymiarowej, jak i jakości powierzchni, zwłaszcza dla nitek i obszarów uszczelniających.
Procesy produkcyjne
- Precyzyjne obracanie i frezowanie CNC
- Szlifowanie dla krytycznych powierzchni OD/ID i powierzchni danych
- EDM / drut EDM do specjalnej geometrii (jeśli jest to wymagane)
- Koordynacja obróbki cieplnej (utwardzanie próżniowe + hartowanie, według specyfikacji)
- Polerowanie / wykończenie precyzyjne obszarów funkcjonalnych
Typowe krytyczne urządzenia sterujące dla rdzeni pokrywających
- Koncentryczność i przepływpomiędzy tworzeniem powierzchni i lokalizacją dat
- Dokładność profilu nitki(jeśli rdzeń pokrycia jest zwinięty)
- Wykończenie powierzchniw miejscach uszczelniających w celu utrzymania stałego uszczelniania i łatwego wyrzucania
- Przystosowanie powtarzalnedo podstawy formy lub do płyty rdzenia (wymiana)
Kontrola i dokumentacja
- Dostępne sprawozdania z inspekcji wymiarowych
- Certyfikacja materiału dostępna na żądanie
- Opcje oznakowania i identyfikowalności (jak określono)
Wartość dla klienta dla wydajności rdzenia pleśni
Niezawodne uszczelnienie i montaż
W produkcji czapek, niewielkie odchylenia w geometrii rdzenia mogą powodować problemy z montażem, wycieki lub niespójny moment obrotowy.stabilne uszczelnienie i spójne dopasowanieprzez długie przebiegi.
Dłuższa żywotność w wilgotnych lub korozyjnych warunkach
Odporność na korozję S136 pomaga zmniejszyć wady powierzchniowe związane z rdzeniem i częstotliwość konserwacji, wspierającdłuższy czas pracy pleśnii czystszą produkcję.
Stabilne uwalnianie części i jakość powierzchni
Prawidłowo wykończone powierzchnie rdzenia poprawiają zachowanie uwalniania i pomagają utrzymać spójny wygląd części, zmniejszając nieplanowane przerwy i złom.
Szybsza konserwacja dzięki wymiennym rdzeniom
Wstawki rdzeniowe umożliwiają ukierunkowaną wymianę zamiast ponownej obróbki całego bloku formy, zmniejszając czas przestojów i koszty utrzymania.
Czego potrzebujemy do cytowania
Aby dokładnie podać wstawki rdzenia S136, proszę podać:
- 3D CAD (STEP/IGES)+Rysunek 2Dz tolerancjami
- Potwierdzony materiał:S136(lub akceptowane odpowiedniki, jeżeli są)
- Wymóg obróbki cieplnej: docelowa twardość (jeśli określona)
- Wymogi dotyczące wykończenia powierzchni/polerowania powierzchni kształtujących
- Wykaz wymiarów krytycznych (przewodów, stref uszczelniających, kluczowych identyfikatorów/od)
- Szczegóły o dopasowaniu: średnica lokalizacyjna, ramię, metoda zatrzymywania, odniesienia danych
- Ilość i oczekiwany czas realizacji
- Wymagania dotyczące kontroli/dokumentów (FAI, format sprawozdania CMM, identyfikowalność)
Jeśli zastępujesz istniejące rdzeń, dostarczenie oryginalnego rysunku (lub wymiarów części sprzężeniowej) pomaga zapewnić dopasowanie.
Ogólne pytania
P1: Czy produkujecie na podstawie rysunków klienta?
Jesteśmy producentem precyzyjnych części na zamówienie i produkujemy ściśle zgodnie z rysunkami, tolerancjami i definicjami danych.
P2: Czy możecie dostarczyć sprawozdania z inspekcji i certyfikaty materiałowe?
Możemy dostarczyć raporty inspekcji wymiarowej i certyfikację materiału na żądanie.
P3: Czy możecie wspierać pilne terminy realizacji?
Możemy ocenić przyspieszoną produkcję w zależności od geometrii, trasy obróbki cieplnej i wymaganego zakresu inspekcji.
Często zadawane pytania dotyczące CAP Core
Pytanie 4: Dlaczego wybrać S136 zamiast 420 lub 1.2083?
S136 jest powszechnie wybierany ze względu na silną odporność na korozję i dobrą wypolerowalność.i oczekiwaniach w zakresie cyklu życia podziel się swoimi warunkami, a my możemy odpowiednio polecić.
P5: Które obszary wymagają najwyższej precyzji na rdzeniu pokrywy?
ZazwyczajZiemia uszczelniająca, profil nici i lokalizacja datSą one najbardziej krytyczne, ponieważ wpływają na uszczelnienie, moment obrotowy i wymianę.
P6: Czy można tworzyć zestawy z wieloma jamami z dopasowaną konsystencją?
Możemy produkować zestawy rdzeniowe z kontrolowaną konsystencją od komory do komory i dostarczać dane z inspekcji dla kluczowych wymiarów.
Potrzebuję wiarygodnego dostawcy.S136 Precyzyjne wkłady rdzenia do formy wtryskowej z plastikowej pokrywy?
Wyślij nam swojeRysunki STEP/2D, wymagania dotyczące tolerancji oraz docelowa twardość/wykończenie, a my odpowiemy szybko z jasnym cytatem, czasem realizacji i opcji jakości dokumentacji.
