Formy do preform PET opierają się na wysoce zaprojektowanym systemie rdzenia i tulei, aby uformować wewnętrzną geometrię, wykończenie szyjki i krytyczne powierzchnie uszczelniające preformy — cechy, które bezpośrednio wpływają na wydajność formowania rozdmuchowego, uszczelnianie butelek i stabilność linii.
Przegląd produktu
Nasze komponentów rdzenia i tulei do preform PET są produkowane jako precyzyjne części formy do zastosowań wielogniazdowych i o wysokiej cykliczności. Typowe zestawy obejmują rdzeń preformy, interfejsy tulei/pierścienia szyjki po stronie gniazda oraz powiązane precyzyjne komponenty, które kontrolują średnicę wewnętrzną preformy, szczegóły wykończenia szyjki i współosiowość. Obrabiamy te części zgodnie z rysunkami klienta z ścisłą kontrolą dopasowania, bicia, wykończenia powierzchni i stabilności termicznej, wspierając zarówno nowe formy do preform, jak i narzędzia zamienne.
To nie są ogólne narzędzia wtryskowe — narzędzia do preform muszą wytrzymać wtrysk pod wysokim ciśnieniem, długie serie produkcyjne i ścisłe wymagania wymiarowe na wykończeniu szyjki, gdzie nawet niewielkie odchylenia mogą powodować problemy z wyciekiem lub zamykaniem.
Opis produktu
W formie do preform PET rdzeń formuje wewnętrzne cechy preformy, podczas gdy tuleja i komponenty związane z szyjką wspierają zewnętrzne wykończenie szyjki i geometrię uszczelniania/zamykania. System musi utrzymywać precyzyjne wyrównanie pod wpływem cykli termicznych i wysokiego ciśnienia wtrysku.
Co zazwyczaj kontrolują te komponenty
- Średnica wewnętrzna preformy (ID) i rozkład grubości ścianki wpływają na
- Geometria wykończenia szyjki (gwinty, obszar pierścienia podporowego, powierzchnie uszczelniające)
- Współosiowość i bicie między wykończeniem szyjki a korpusem
- Jakość powierzchni wpływającą na przejrzystość, ślady przepływu i stabilność odformowania
- Wymienność dla szybkiej konserwacji w produkcji wielogniazdowej
Typowe typy komponentów w zestawie rdzeń i tuleja

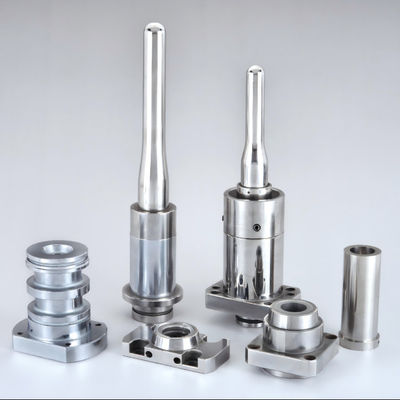

- Rdzeń preformy (sworzeń rdzenia / zespół trzpienia rdzenia)
- Tuleja / tuleja rdzenia (w zależności od architektury formy)
- Interfejsy narzędzi do wykończenia szyjki (np. pierścienie szyjki / części podporowe w zależności od projektu)
- Tuleje, pierścienie ustalające i precyzyjne części dopasowujące (specyficzne dla projektu)
Opcje materiałowe (typowe dla narzędzi do preform PET)
Wybór zależy od liczby gniazd, warunków żywicy, strategii chłodzenia i wymaganego okresu eksploatacji:
- Wysokiej jakości stale formierskie nierdzewne dla odporności na korozję i stabilności polerowania
- Hartowane stale narzędziowe dla stref zużycia i trwałości przy długich cyklach
- Opcjonalne materiały o wysokiej przewodności cieplnej w strefach zlokalizowanych (w zależności od projektu)
- Obróbki powierzchni/powłoki mogą być stosowane tam, gdzie priorytetem jest zużycie i odformowanie
Produkujemy zgodnie z Państwa rysunkami i standardami form; materiał i obróbka cieplna mogą być wykonane zgodnie ze specyfikacją lub zaproponowane na podstawie Państwa warunków pracy.
Zastosowania
- Formy wtryskowe do preform PET (systemy od jednokrotnego do wielokrotnego gniazda)
- Narzędzia do preform dla linii pojemników na napoje, wodę, olej jadalny i inne pojemniki PET (w zależności od projektu)
- Narzędzia zamienne do konserwacji, odzyskiwania zużycia i modernizacji wydajności
Precyzja i możliwości produkcyjne
Narzędzia do preform PET są niezwykle wrażliwe na wyrównanie i integralność powierzchni. Koncentrujemy się na kontrolach produkcyjnych, które bezpośrednio wpływają na stabilność produkcji.
Procesy produkcyjne
- Precyzyjne toczenie/frezowanie CNC dla cech współosiowych i profilowych
- Wysokoprecyzyjne szlifowanie dla krytycznych dopasowań i stref uszczelniania
- EDM / drutowe EDM dla specjalnych geometrii (w razie potrzeby)
- Koordynacja kontrolowanej obróbki cieplnej dla twardości i stabilności
- Polerowanie / precyzyjne wykańczanie dla powierzchni funkcjonalnych i estetycznych
- Dopasowanie i kontrola spójności montażu dla zamówień wielozestawowych
Kluczowe kontrole precyzji (krytyczne dla preform)
- Kontrola współosiowości / bicia między powierzchniami formującymi a płaszczyznami ustalającymi
- Tolerancje dopasowania na styku tulei i rdzenia (stabilne pod wpływem cykli termicznych)
- Dokładność szczegółów wykończenia szyjki (gwinty + powierzchnie uszczelniające)
- Jakość wykończenia powierzchni wspierająca stabilne odformowanie i spójną przejrzystość
- Wymienność dla szybkiej konserwacji w produkcji
Inspekcja i dokumentacja
- Raporty z inspekcji wymiarowej (raport CMM/pomiarowy na życzenie)
- Certyfikaty materiałowe i zapisy z obróbki cieplnej (na życzenie)
- Opcje znakowania seryjnego i identyfikowalności dla zarządzania zestawami
Wartość dla klienta w zakresie stabilności produkcji preform PET
Spójne wykończenie szyjki = niezawodne uszczelnianie i zamykanie
Wykończenie szyjki jest najbardziej funkcjonalnym obszarem preformy. Precyzyjne komponenty rdzenia i tulei wspierają stabilne zazębienie gwintu, wydajność uszczelniania i spójność momentu obrotowego nakrętki.
Lepsza współosiowość = bardziej stabilne formowanie rozdmuchowe
Słaba współosiowość może prowadzić do nierównomiernego rozkładu materiału podczas formowania rozdmuchowego. Precyzyjne narzędzia pomagają utrzymać centralne wyrównanie, wspierając lepszą jakość butelek i stabilność procesu.
Dłuższa żywotność narzędzi w warunkach wysokiej cykliczności
Linie do preform pracują długo i szybko. Właściwy dobór materiałów, obróbka cieplna i kontrolowane dopasowania zmniejszają zużycie i wydłużają okresy międzyobsługowe.
Szybsza konserwacja dzięki wymiennym, dopasowanym komponentom
Systemy rdzeń i tuleja umożliwiają szybszą wymianę i skrócenie czasu przestoju — jest to szczególnie ważne w produkcji wielogniazdowej.
Co potrzebujemy do wyceny
Aby dokładnie wycenić komponenty rdzenia i tulei do preform PET, prosimy o podanie:
- CAD 3D (STEP/IGES) + rysunki 2D z GD&T/tolerancjami
- Lista komponentów: rdzeń, tuleja, części związane z szyjką, pierścienie ustalające itp.
- Wymagania materiałowe (lub warunki pracy, abyśmy mogli doradzić)
- Docelowa twardość i wymagania dotyczące obróbki cieplnej
- Wymagania dotyczące wykończenia powierzchni / polerowania (szczególnie wykończenie szyjki i strefy uszczelniania)
- Lista krytycznych wymiarów (wykończenie szyjki, profil gwintu, płaszczyzny bazowe, dopasowania)
- Odnośnik do standardu/systemu formy (jeśli dotyczy)
- Ilość (liczba zestawów / liczba gniazd) i czas realizacji
- Wymagania dotyczące inspekcji (FAI, raport CMM, identyfikowalność)
Jeśli wymieniasz istniejące narzędzia, udostępnienie oryginalnego rysunku i wymiarów interfejsu formy pomoże zapewnić kompatybilność typu „plug-and-play”.
Często zadawane pytania
P1: Czy produkujecie zgodnie z rysunkami i standardami klienta?
Tak. Jesteśmy producentem niestandardowych precyzyjnych części form i produkujemy ściśle według Państwa rysunków, tolerancji i odniesień bazowych.
P2: Czy możecie dostarczyć raporty z inspekcji i certyfikaty?
Tak. Na życzenie możemy dostarczyć raporty z inspekcji wymiarowej oraz certyfikaty materiałowe/obróbki cieplnej.
P3: Czy możecie wspierać dopasowane zestawy do form wielogniazdowych?
Tak. Możemy wyprodukować wiele zestawów o kontrolowanej spójności i dostarczyć dane z inspekcji kluczowych wymiarów.
P4: Dlaczego tolerancje rdzenia i tulei są tak krytyczne w formach do preform?
Ponieważ niewielkie odchylenia mogą wpłynąć na dokładność wykończenia szyjki, wydajność uszczelniania, współosiowość i stabilność formowania rozdmuchowego — prowadząc do odrzutów lub problemów z linią.
P5: Które powierzchnie są zazwyczaj najbardziej krytyczne?
Zazwyczaj wykończenie szyjki (gwinty + strefa uszczelniania), płaszczyzny bazowe i dopasowania tulei-rdzenia są najbardziej krytyczne ze względu na ich bezpośredni wpływ na wydajność zamykania i wyrównanie.
P6: Czy możecie wyprodukować części zamienne kompatybilne z istniejącymi formami?
Tak. Na podstawie rysunków (lub zmierzonych danych interfejsu) możemy wyprodukować części zamienne zaprojektowane do łatwego dopasowania i stabilnej wydajności produkcji.
Szukasz niezawodnego dostawcy komponentów rdzenia i tulei do preform PET?
Wyślij nam swoje rysunki (STEP/2D), liczbę gniazd, wymagania dotyczące materiału/obróbki cieplnej i harmonogram dostaw. Szybko odpowiemy z jasną wyceną, czasem realizacji i dostępnymi dokumentami jakości (raport z inspekcji, certyfikat materiałowy, opcje identyfikowalności).
