Części do formowania wtryskowego z tworzyw sztucznych

Precyzyjne formowanie wtryskowe dla produktów elektronicznych 3C

Przegląd produktu

Specjalizujemy sięczęści do formowania wtryskowego z tworzyw sztucznych do aparatów fotograficznych do produktów elektronicznych, dostarczając dostosowane 3C precyzyjne elementy z tworzyw sztucznych do elektroniki użytkowej i urządzeń inteligentnych.

Części z tworzyw sztucznych związane z aparatami wymagają wysokiej stabilności wymiarowej, zwłaszcza w przypadku wyrównania obiektywu, mocowania konstrukcyjnego i zewnętrznych komponentów obudowy.
Nasze rozwiązania do formowania wtryskowego są opracowane w celu wspierania:

• Precyzyjne dopasowanie konstrukcyjne

• Dokładność ustawienia optycznego

• Stabilna produkcja masowa

• Konsekwentna jakość powierzchni

Wykonujemy zamówione formy wtryskowe i gotowe części z tworzyw sztucznych zgodnie z rysunkami i specyfikacjami technicznymi klienta.

Obszary zastosowania

Roztwór do formowania wtryskowego z tworzyw sztucznych jest szeroko stosowany do:

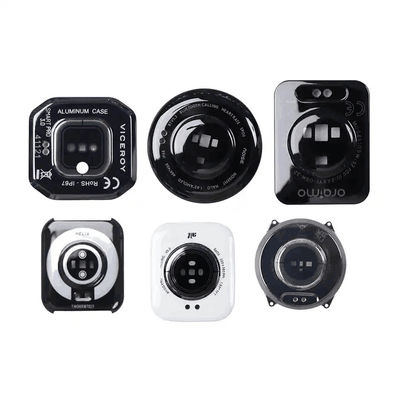

• Obudowy i okłady przednie kamer

• Zestawy do podtrzymania soczewek i wsparcie wewnętrzne

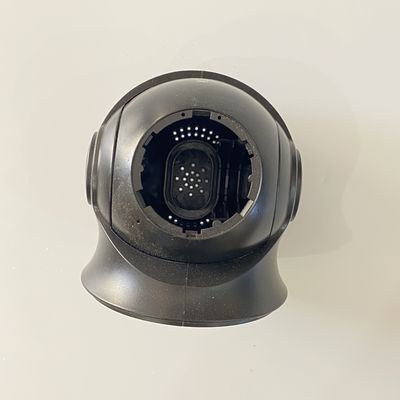

• Obudowy kamer bezpieczeństwa

• Składniki urządzeń domowych inteligentnych

• Małe precyzyjne elektroniczne części plastikowe 3C

Komponenty te często wymagają kompaktowej geometrii i ścisłej tolerancji montażu.

Kluczowe cele inżynieryjne

Odlewanie wtryskowe do aparatów fotograficznych i produktów elektronicznych wymaga kontroli naddokładność, ustawienie i jakość powierzchni.

1) Dokładność wymiarowa dla ustawienia optycznego

Komponenty aparatu muszą być precyzyjnie umieszczone między modułami soczewki a strukturami wewnętrznymi.

• Kontrola ścisłych tolerancji dla wymiarów krytycznych

• Kompensacja kurczenia podczas projektowania formy

• Stabilne wyrównanie linii rozdzielającej

• Kontrolowana warpage poprzez optymalizację chłodzenia

Odchylenie wymiarowe może bezpośrednio wpływać na wydajność obrazu.

2) Jakość powierzchni i kontrola kosmetyczna

Wiele części aparatu to widoczne elementy zewnętrzne.

• Optymalizacja lokalizacji bramy w celu zmniejszenia linii spawania

• Wyważony przepływ w celu zapobiegania śladom zlewu

• Precyzyjne polerowanie jam lub wykończenie tekstury

• Zapobieganie rozbłyskom poprzez dokładne dopasowanie formy

Konsistencja powierzchni jest niezbędna dla produktów elektronicznych.

3) Zarządzanie małą i złożoną geometrią

Do części z tworzyw sztucznych aparatu często należą:

• Cienkie ściany

• Małe żebra i elementy wspierające

• Konstrukcje z napędem

• Punkty montażu wewnętrznego

Struktura pleśni musi zapewnić płynne wyrzucanie i stabilne wypełnienie bez deformacji.

4) Kompatybilność materiału (ABS / TPU / TPR)

Do materiałów stosowanych w przypadku aparatów fotograficznych i komponentów 3C należą:

• ABS dla sztywnych obudow

• TPU do elastycznych części ochronnych

• TPR do zastosowań miękkiego dotyku

Układ bieżnika i konstrukcja chłodzenia są zoptymalizowane w zależności od zachowania materiału.

Specyfikacje formy i produkcji

• Rodzaj produktu: Części do formowania wtryskowego z tworzyw sztucznych

• Proces: formowanie wtryskowe

• Materiały produktu: ABS / TPU / TPR / tworzywa sztuczne na zamówienie

• Rodzaj bramy: brama boczna / brama podbranowa / brama pin point / brama wentylatora / brama bezpośrednia

• System biegacza: biegacz gorący lub biegacz zimny

• Stal pleśni: 1.2343 ESR / NAK80 / S136 lub równoważny

• Baza pleśni: LKM / HASCO / DME / FUTABA

• Czas trwania pleśni: do 1 roku.000,000 cykli

• Wspierane formaty rysunków: STP / STEP / IGS / PRT / X_T

• MOQ: 1 zestaw

Zdolności produkcyjne

Wspieramy produkcję form jednopokojowych i wielopokojowych.

• Maksymalny rozmiar formy: 2500 × 2000 × 1500 mm

• Dokładność obróbki: ±0,005 mm

• Dokładność wtrysku: ±0,03 mm

• Czas realizacji formy: 25-45 dni w zależności od złożoności

Do wewnętrznego sprzętu precyzyjnego należą:

• Centrum obróbki CNC

• EDM i lusterkowe EDM

• Maszyny do cięcia drutu

• Maszyna pomiarowa współrzędnych (CMM)

Wszystkie formy podlegają kontroli wymiarowej i walidacji próbnej formy przed wysyłką.

Przepływ pracy projektu

1. Przegląd danych dotyczących produktu i analiza DFM

2. Potwierdzenie projektu konstrukcji pleśni

3. Precyzyjne obróbki mechaniczne i EDM

4. Zgromadzenie i montaż pleśni

5. Próbowe formowanie i walidacja wymiarów

6. Optymalizacja i ostateczne zatwierdzenie

Ten ustrukturyzowany proces zmniejsza ryzyko rozwoju i poprawia stabilność produkcji.

Dlaczego wybrać nasze usługi formowania wtryskowego

• Doświadczenie w zakresie precyzyjnych komponentów 3C i kamer z tworzyw sztucznych

• Stabilna dokładność obróbki i formowania

• Wsparcie w zakresie opracowywania dostosowanych produktów elektronicznych

• System kontroli jakości

• Kompleksowe zarządzanie łańcuchem dostaw

• Rok wsparcia technicznego po sprzedaży

Naszym celem jest dostarczanie niezawodnych narzędzi i plastikowych komponentów do masowej produkcji.

Często zadawane pytania techniczne

P1: Czy można kontrolować tolerancje wymiarowe dla obszarów wyrównania soczewek?
Tak, krytyczne cechy są ściśle kontrolowane podczas obróbki i weryfikowane podczas próbnej formowania.

P2: Czy wspierane są małe i cienkie części aparatu?
Tak, konstrukcja formy i parametry wtrysku są zoptymalizowane dla cienkiej ściany i kompaktowych konstrukcji.

P3: Czy zapewniacie zarówno produkcję formy, jak i produkcję wtryskową?
Wspieramy zarówno produkcję narzędzi, jak i części z tworzyw sztucznych.

P4: Czy można opracować formy wieloworkowe?
W zależności od wielkości produkcji dostępne są konfiguracje z wieloma jamami.

P5: Jak zapewnić jakość powierzchni?
Poprzez zoptymalizowaną konstrukcję bram, polerowanie jam i ścisłą kontrolę układu.

Poproś o wycenę

Aby otrzymać ofertęCzęści do formowania wtryskowego z tworzyw sztucznych, proszę podać:

• Pliki produktów 3D

• Specyfikacja materiału

• Wymagania dotyczące wykończenia powierzchni

• Szacowana roczna wielkość produkcji

• Plan realizacji docelowej

Nasz zespół inżynierów przejrzy twój projekt i przedstawi szczegółową propozycję.
