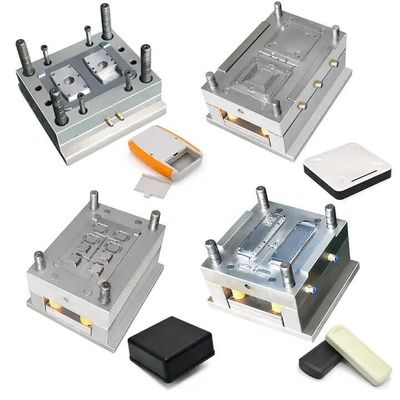

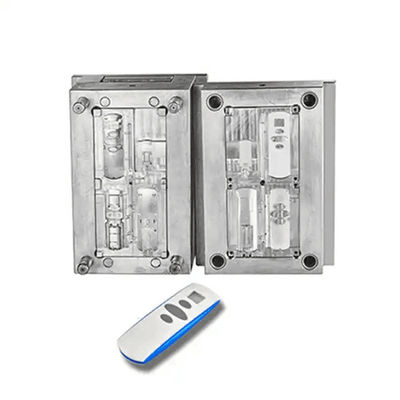

3C Produkty Wstrzykiwacz Formę Precyzyjna Fabrykacja Form

Precyzyjna forma wtryskowa do produktów 3C | Narzędzia wykonane na zamówienie

Przegląd produktu

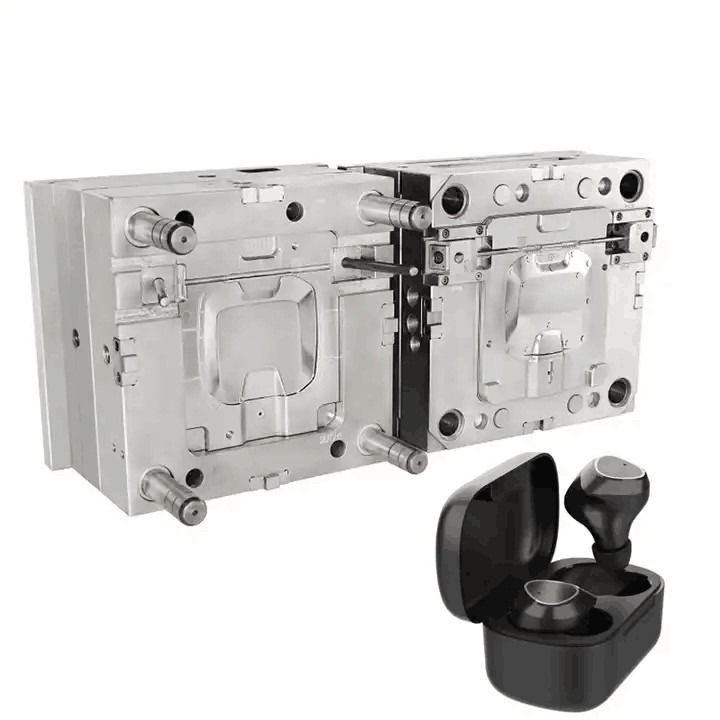

Specjalizujemy się w projektowaniu i produkcji niestandardowych form wtryskowych do plastikowych obudów słuchawek Bluetooth, szeroko stosowanych w produktach elektroniki użytkowej 3C.

Obudowy słuchawek Bluetooth to kompaktowe, wrażliwe na wygląd elementy, które wymagają:

• Wysokiej dokładności wymiarowej do montażu wewnętrznego

• Czystych powierzchni kosmetycznych dla widocznych obszarów zewnętrznych

• Stabilnej grubości ścianki dla zrównoważonego formowania

• Niezawodnej wydajności przy produkcji wielkoseryjnej

Ten typ formy wtryskowej do produktów 3C jest opracowywany ściśle według danych 3D klienta i specyfikacji technicznych, obejmując projektowanie formy, precyzyjną obróbkę, montaż i walidację próbną.

Naszym celem jest dostarczanie form, które nie tylko przejdą próbne wytłaczanie, ale także będą działać stabilnie w produkcji masowej.

Scenariusze zastosowań

Ta niestandardowa forma wtryskowa jest zazwyczaj używana do:

• Słuchawek Bluetooth z plastikowymi obudowami

• Obudów słuchawek TWS

• Elementów etui ładującego

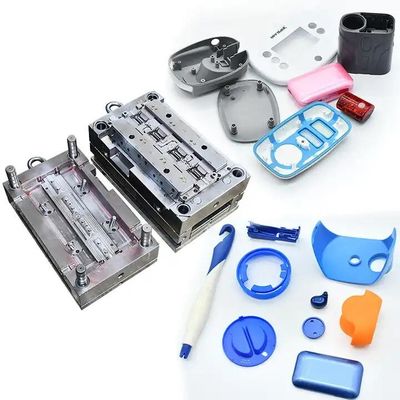

• Małych, precyzyjnych obudów elektroniki użytkowej

• Wrażliwych na wygląd plastikowych części 3C

Produkty te wymagają ścisłej kontroli tolerancji i spójnej jakości powierzchni.

Kluczowe obszary inżynierii form

Formy wtryskowe do obudów słuchawek Bluetooth różnią się od ogólnych form przemysłowych.
Główne wyzwania leżą w kontroli wyglądu, precyzyjnym dopasowaniu i zarządzaniu deformacją.

1) Kontrola powierzchni kosmetycznych

Obudowy słuchawek to widoczne części zewnętrzne. Nawet drobne wady powierzchni są nieakceptowalne.

• Zoptymalizowana pozycja wlewu w celu zmniejszenia linii zgrzewania

• Kontrolowany balans przepływu w celu zminimalizowania śladów po wypychaczach

• Precyzyjne polerowanie gniazda lub wykończenie tekstury

• Dokładne wyrównanie linii podziału w celu zapobiegania zadziorom

Stabilność powierzchni jest kluczowa dla elektroniki użytkowej.

2) Precyzyjne dopasowanie i dokładność konstrukcyjna

Obudowa musi być precyzyjnie dopasowana do płytek PCB, głośników, baterii i elementów wewnętrznych.

• Ścisła kontrola wymiarowa cech wewnętrznych

• Odpowiednie projektowanie struktury odcinającej

• Kompensacja skurczu podczas projektowania formy

• Stabilne wyrównanie formy w celu utrzymania tolerancji montażowych

Wydajność montażu bezpośrednio zależy od dokładności formy.

3) Kontrola cienkich ścianek i wypaczeń

Obudowy słuchawek Bluetooth często mają cienkościenne konstrukcje.

• Zrównoważony system kanałów doprowadzających i wlewków

• Zoptymalizowany układ chłodzenia

• Kontrola naprężeń podczas napełniania

• Analiza Moldflow, gdy jest wymagana

Celem jest utrzymanie stabilności wymiarowej po formowaniu.

Specyfikacje formy

• Typ formy: Niestandardowa forma wtryskowa do produktów 3C

• Materiał produktu: Plastik (zgodnie ze specyfikacją klienta)

• Typ wlewu: Wlew boczny / Wlew podrzutowy / Wlew punktowy / Wlew wachlarzowy / Wlew bezpośredni

• System kanałów: Gorący kanał lub zimny kanał

• Materiał formy: 1.2343 ESR / NAK80 / S136 lub odpowiednik

• Baza formy: LKM / HASCO / DME / FUTABA

• Żywotność formy: Do 1 000 000 cykli (w zależności od materiału i konstrukcji)

• Obsługiwany format rysunku: STP / STEP / IGS / PRT / X_T

• MOQ: 1 zestaw

Możliwości produkcyjne

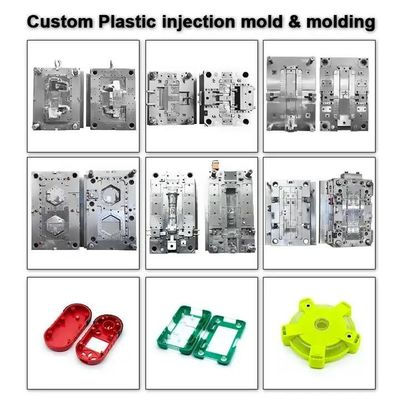

Nasza narzędziownia obsługuje formy 3C z pojedynczymi i wieloma gniazdami.

• Maksymalny rozmiar formy: 2500 × 2000 × 1500 mm

• Precyzja obróbki: ±0,005 mm

• Precyzja wtrysku: ±0,03 mm

• Czas realizacji: 25–45 dni, w zależności od złożoności formy

Wyposażenie wewnętrzne obejmuje:

• Centra obróbcze CNC o wysokiej precyzji

• EDM i EDM lustrzane

• Maszyny do cięcia drutem

• Współrzędnościowa maszyna pomiarowa (CMM)

Każda forma przechodzi kontrolę wymiarową i próbne wytłaczanie przed dostawą.

Przebieg projektu

1. Przegląd danych 3D i analiza DFM

2. Potwierdzenie konstrukcji formy

3. Przygotowanie stali i obróbka zgrubna

4. Obróbka precyzyjna i EDM

5. Montaż i dopasowanie formy

6. Próbne wytłaczanie formy i optymalizacja parametrów

7. Kontrola końcowa i wysyłka

Ten ustrukturyzowany przepływ pracy zmniejsza liczbę iteracji próbnych i poprawia jakość pierwszego strzału.

Dlaczego warto z nami współpracować

• Doświadczenie w precyzyjnych formach dla elektroniki użytkowej 3C

• Znajomość kompaktowych konstrukcji i części wrażliwych na wygląd

• Stabilna obróbka wspierana przez wewnętrzne precyzyjne wyposażenie

• Jasna komunikacja techniczna przez cały projekt

• Roczna obsługa posprzedażna

Koncentrujemy się na formach, które działają niezawodnie w produkcji, a nie tylko na wstępnej akceptacji.

Często zadawane pytania techniczne

P1: Ile prób formy jest zazwyczaj wymaganych przed produkcją masową?
Liczba prób zależy od złożoności produktu i wymagań dotyczących wyglądu. Dzięki odpowiedniemu przeglądowi DFM i ocenie konstrukcyjnej, wskaźnik sukcesu pierwszej próby można znacznie poprawić.

P2: Czy można kontrolować wady kosmetyczne, takie jak linie zgrzewania i ślady po wypychaczach?
Tak. Projekt wlewu, balans przepływu i wykończenie gniazda są optymalizowane podczas projektowania formy w celu zmniejszenia widocznych wad. Polerowanie powierzchni lub kontrola tekstury są wykonywane zgodnie ze standardami wyglądu.

P3: Czy obsługujecie wykończenia powierzchni o wysokim połysku lub teksturowane?
Tak. Powierzchnie gniazd mogą być polerowane na lustro lub teksturowane zgodnie ze specyfikacją klienta.

P4: Czy ta forma może być zaprojektowana jako forma wielogniazdowa?
Tak. W zależności od wolumenu produkcji i rozmiaru części, obsługiwane są zarówno konfiguracje z jednym, jak i wieloma gniazdami.

P5: Czy dostępna jest pomoc techniczna po sprzedaży?
Tak. Zapewniamy pomoc techniczną w zakresie optymalizacji parametrów i niezbędnych regulacji formy po dostawie.

Poproś o wycenę

Aby otrzymać wycenę na Niestandardową formę wtryskową do plastikowej obudowy słuchawek Bluetooth, prosimy o podanie:

• Pliki 3D produktu (STP / STEP / IGS itp.)

• Specyfikacja materiału

• Wymagania dotyczące wykończenia powierzchni

• Oczekiwany wolumen produkcji

• Docelowy czas realizacji

Nasz zespół inżynierów przeanalizuje Państwa dane i przedstawi szczegółową propozycję formy.
