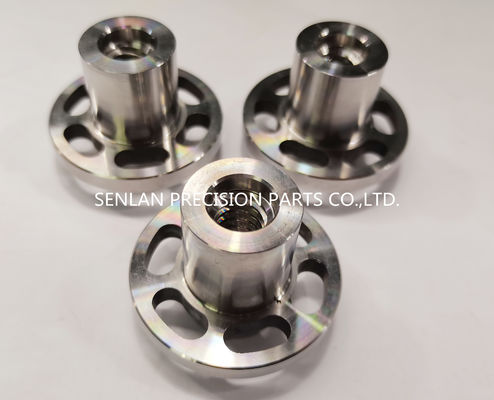

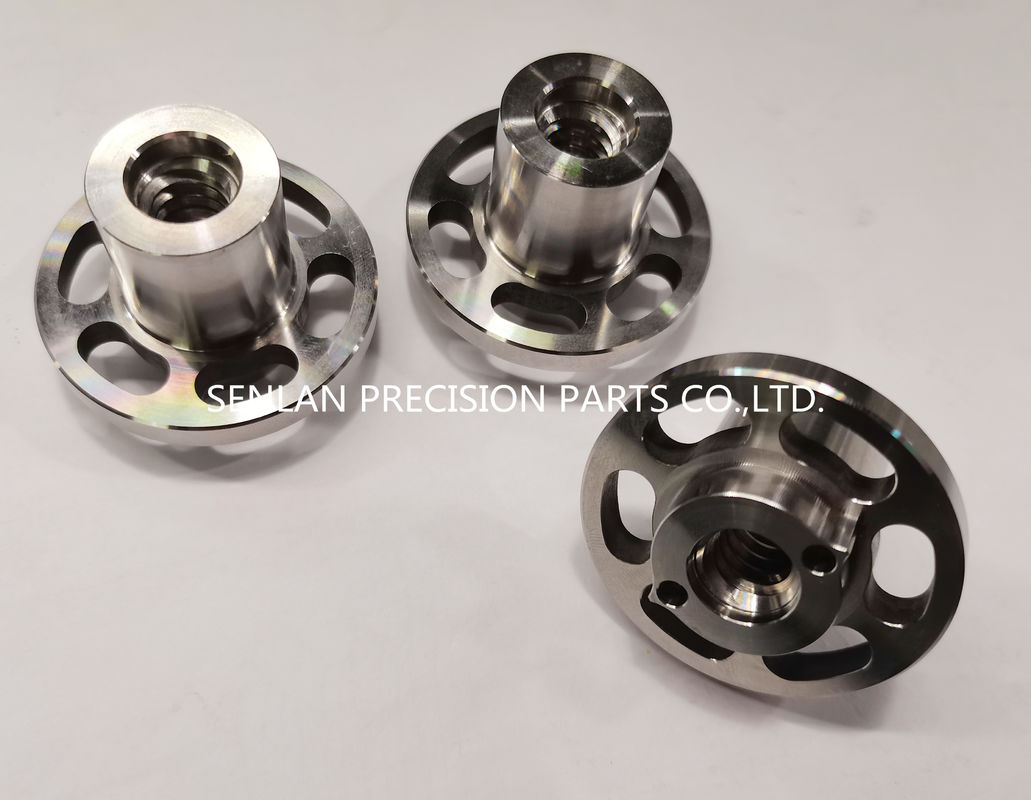

Obróbka CNC H13 części z przędzą z HRC 48 do HRC 52

Precyzyjne jarzma kołnierzowe to obrabiane CNC elementy sprzęgające, zaprojektowane do łączenia obracających się wałów i przenoszenia momentu obrotowego ze stabilnym wyrównaniem i kontrolowanymi tolerancjami dla niezawodnego dopasowania montażowego i spójnej dokładności obrotowej.

Jarzma kołnierzowe to elementy sprzęgające używane do łączenia obracających się wałów i przenoszenia momentu obrotowego ze stabilnym wyrównaniem. W zespołach o wysokiej prędkości lub dużym obciążeniu nawet niewielkie odchylenia w współosiowości, płaskości lub rozmieszczeniu otworów na śruby mogą powodować wibracje, przedwczesne zużycie i niespójną wydajność. Nasze precyzyjne jarzma kołnierzowe są obrabiane CNC zgodnie z rysunkami klienta z kontrolowanymi tolerancjami, aby zapewnić niezawodne dopasowanie montażowe i spójną dokładność obrotową.

Jako niestandardowy producent precyzyjnej obróbki, produkujemy jarzma kołnierzowe i powiązane części sprzęgające ze ścisłą kontrolą nad punktami odniesienia, współosiowością/biciem, płaskością powierzchni i interfejsami montażowymi. Niezależnie od tego, czy potrzebujesz prototypów, czy partii produkcyjnych, skupiamy się na powtarzalności, dokumentacji i stabilnej jakości dla wymagających zastosowań mechanicznych.

A jarzmo kołnierzowe to obrabiany element sprzęgający, zazwyczaj posiadający kołnierzową powierzchnię montażową i sekcję piasty, która styka się z wałem lub sprzęgłem dopasowującym. W zależności od konstrukcji może zawierać gwinty wewnętrzne, średnice prowadzące, okręgi śrub, kieszenie redukujące wagę i geometrię związaną z wyważaniem.

• Przenoszenie momentu obrotowego między połączonymi elementami
• Utrzymanie wyrównania współosiowego w celu zmniejszenia wibracji i zużycia
• Zapewnienie stabilnego interfejsu montażowego poprzez powierzchnię kołnierza i układ śrub
• Wspieranie powtarzalnego montażu i serwisowalności w systemach mechanicznych

• Powierzchnia kołnierza z okręgiem śrub / otworami montażowymi
• Średnica prowadząca do dokładnego centrowania
• Sekcja piasty z gwintem wewnętrznym/zewnętrznym lub geometrią interfejsu wału
• Obrabiane kieszenie lub otwory odciążające w celu optymalizacji wagi i sztywności
• Wykończenie powierzchni i kontrola krawędzi dla bezpiecznego obchodzenia się i spójnego dopasowania

Jarzma kołnierzowe są powszechnie produkowane ze stali stopowych, stali nierdzewnych lub innych metali inżynieryjnych w zależności od wymagań dotyczących momentu obrotowego, narażenia na korozję i docelowej wagi. Obróbka cieplna i wykończenie powierzchni mogą być stosowane zgodnie ze specyfikacją w celu poprawy wytrzymałości, odporności na zużycie i wydajności antykorozyjnej.

Precyzyjne jarzma kołnierzowe są używane w zespołach sprzęgających i przenoszenia mocy, w tym:

• Systemy sprzęgające wały wymagające dokładnego wyrównania
• Zespoły obrotowe, w których kontrola bicia jest krytyczna
• Niestandardowe interfejsy mechaniczne dla sprzętu OEM
• Programy od prototypu do produkcji precyzyjnie obrabianych części sprzęgających
• Części zamienne do konserwacji i modernizacji

Dokładny sprzęt różni się w zależności od projektu klienta; produkujemy ściśle według Państwa rysunków i wymagań.

Jarzma kołnierzowe łączą wiele krytycznych cech — powierzchnię kołnierza, układ śrub, prowadnicę i geometrię piasty — dlatego kontrola procesu i inspekcja są niezbędne.

• Toczenie CNC dla piasty i cech współosiowych
• Frezowanie CNC dla układów śrub, kieszeni i kluczowych geometrii
• Szlifowanie lub docieranie dla płaskości powierzchni (w razie potrzeby)
• Usuwanie zadziorów i kontrola krawędzi dla bezpieczeństwa montażu
• Opcjonalna koordynacja obróbki cieplnej i wykończenia powierzchni

• Kontrola współosiowości/bicia
• między prowadnicą, piastą i punktami odniesienia montażuPłaskość powierzchni i prostopadłość
• dla stabilnego montażu kołnierzaDokładne pozycjonowanie okręgu śrub
• i tolerancje otworów
• Kontrola wykończenia powierzchni na prowadnicy i interfejsach dopasowujących

• Inspekcja i dokumentacja
• Dostępne raporty z inspekcji wymiarowej
• Certyfikaty materiałowe i zapisy z obróbki cieplnej na życzenie

Wartość dla klienta w zakresie wydajności sprzęgieł obrotowych
Bardziej stabilny obrót i mniej wibracji

Dokładne bicie i współosiowość zmniejszają wibracje związane z brakiem równowagi i poprawiają stabilność montażu.
Niezawodne dopasowanie i szybszy montaż

Kontrolowane powierzchnie kołnierzy, prowadnice i układy śrub zmniejszają liczbę poprawek i zapewniają powtarzalność instalacji.
Dłuższa żywotność łożysk i połączonych elementów

Lepsze wyrównanie zmniejsza nierównomierne obciążenie, poprawiając żywotność wałów, łożysk i sprzęgieł.
Spójna jakość od prototypu do produkcji

• Co potrzebujemy do wyceny
• Rysunek 2D (PDF/DWG) i CAD 3D (STEP/IGES)
• Wymagania materiałowe (lub szczegóły dotyczące obciążenia/środowiska do rekomendacji)
• Ilość i docelowy czas realizacji
• Krytyczne tolerancje i GD&T (bicie, współosiowość, płaskość, prostopadłość)
• Szczegóły okręgu śrub (rozmiar otworu, liczba, PCD, tolerancja położenia)
• Średnica prowadząca i wymagania dotyczące dopasowania
• Szczegóły interfejsu wału (gwint, otwór, wpust, wielowypust itp., jeśli dotyczy)
• Wymagania dotyczące wykończenia powierzchni/powłoki

• Często zadawane pytania
  Do czego służy jarzmo kołnierzowe?
• Jarzmo kołnierzowe służy do łączenia elementów w zespole obrotowym, zapewniając kołnierzowy interfejs montażowy i sekcję piasty do przenoszenia momentu obrotowego i wyrównania.
  Które tolerancje są najważniejsze dla jarzm kołnierzowych?
• Najczęściej bicie/współosiowość między obracającymi się elementami, płaskość/prostopadłość powierzchni i dokładność położenia otworów na śruby — ponieważ wpływają one na wibracje i dopasowanie montażowe.
  Czy można produkować niestandardowe jarzma kołnierzowe od prototypu do produkcji?
• Tak. Wspieramy produkcję prototypową, małe partie i ilości produkcyjne ze spójną kontrolą obróbki i inspekcji.
  Czy dostarczacie raporty z inspekcji i certyfikaty materiałowe?
