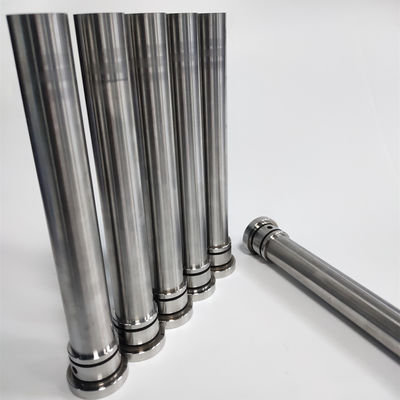

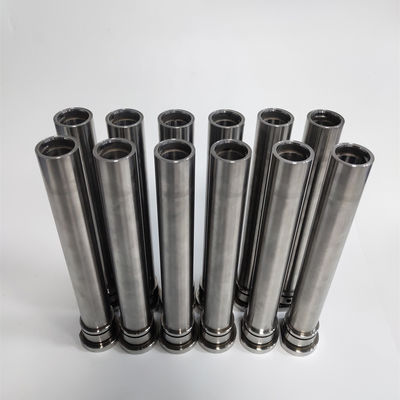

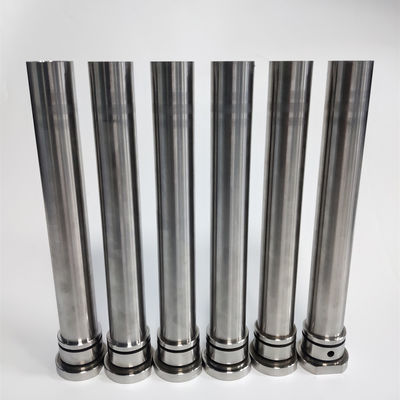

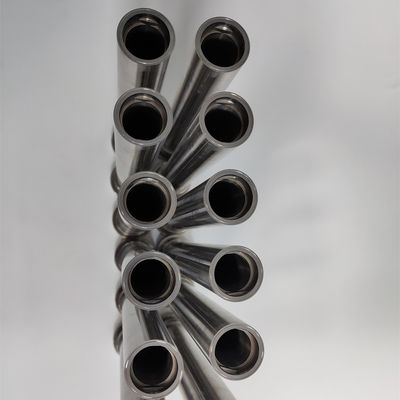

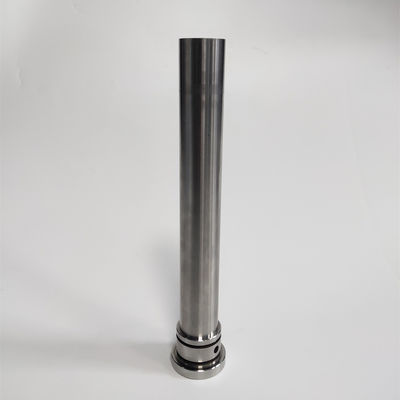

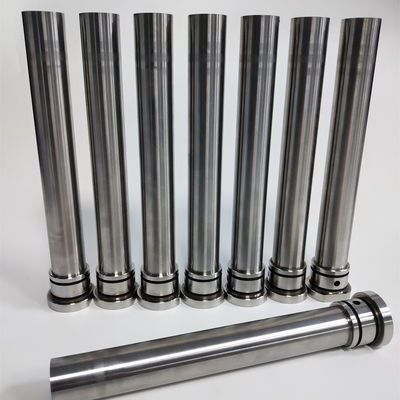

H13 / SKD61 Wyrzucacz rękawów

Przegląd produktu

Senlan PrecisionwytwarzaSKD61 ręczniki wyrzucające ze stali gumowejz zintegrowanymiotwory w przewodzie wodnym (chłodzącym)do zastosowań formowania wtryskowego.Wbudowane do druku (OEM)Na tej podstawie, te obudowy wyrzucające są zaprojektowane w celu zapewnienia stabilnego wyrzucania, efektywnej kontroli cieplnej i długiej żywotności w warunkach formowania o wysokim cyklu.

Kluczowe cechy i zalety techniczne

• SKD61 stal obrobiona na gorąco do wysokiej odporności na zmęczenie termiczne

• Zintegrowana konstrukcja otworu wodociągowego w celu poprawy rozpraszania ciepła

• Optymalizowana twardość i wytrzymałość po kontrolowanej obróbce cieplnej

• Wysoka koncentryczność i prostota dla płynnego ruchu wyrzutnika

• Precyzyjne obróbki CNC i szlifowanie wewnętrzne w celu uzyskania stabilnych tolerancji

• Odpowiedni do długotrwałego cyklu pracy w postaci formy wtryskowej o dużej otworności

Scenariusze zastosowań / zastosowania w przemyśle

• Wstrzykiwacze z tworzyw sztucznych do zakrętków i zamków butli

• Systemy formowania związane z opakowaniami

• Narzędzia do tworzenia form medycznych z tworzyw sztucznych wymagające stabilnej wytrysku

• Wtryskowe formy wielokotliwości z zwiększonymi wymaganiami chłodzenia

• Komponenty zamontowane lub dostosowane do potrzeb w obudowie wyrzucacza

Struktura pleśni i opis projektu

Wyrzucacz działa wraz z szpilkami wyrzucaczami i głównymi komponentami, aby płynnie uwalniać formowane części.lokalne gromadzenie się ciepła wokół obszaru wyrzucenia jest zmniejszoneMateriał SKD61 zapewnia, że rękaw utrzymuje integralność wymiarową w warunkach powtarzających się obciążeń termicznych i mechanicznych.

Zdolności produkcyjne i obróbki CNC

Firma Senlan Precision posiada zaawansowane urządzenia obróbcze precyzyjne, w tym:

• MAKINOośrodki obróbki CNC o wysokiej precyzji (Japonia)

• HARDINGEMaszyny do obrócenia CNC (USA)

• Obrót CNC, frezowanie, wiercenie głębokiego otworu, szlifowanie wewnętrzne i EDM

• Kontrolowana obróbka cieplna i stabilizacja wymiarowa

Typowe tolerancje mogą być utrzymywane w zakresie±0,003 mm do ±0,01 mm, w zależności od długości rękawów i struktury wewnętrznej.

Proces współpracy w zakresie opracowywania na zamówienie / OEM

1. Przeprowadzenie przeglądu rysunku klienta i układu chłodzenia

2. Potwierdzenie specyfikacji materiału i obróbki cieplnej

3. Precyzyjne obróbki CNC i wiercenie linii wodnych

4. Obsługa cieplna i łagodzenie obciążenia

5. Końcowe szlifowanie i kontrola wymiarów

6. Opakowanie i przesyłka eksportowa

Wszystkie części są wytwarzane ściśle zgodnie z rysunkami lub specyfikacjami technicznymi klienta.

Kontrola jakości i doświadczenie w eksporcie

• Weryfikacja i identyfikowalność materiałów przychodzących

• Kontrola wymiarów i koncentryczności w trakcie procesu

• Kontrola twardości i jakości powierzchni po obróbce cieplnej

• Ostatnia kontrola przed wysyłką

• Stałe doświadczenie w eksporcie w obsłudze międzynarodowych producentów form

Zalecenie dotyczące powiązanych produktów

• Wyrzucacze szpilki i wyrzucacze ostrza

• Wkładki i obudowy rdzeni pleśni

• Główne szpilki chłodzące i części pleśni chłodzone wodą

• Części zamienne dla form wieloworkowych

Często zadawane pytania techniczne i zamówienia

P1: Dlaczego SKD61 jest odpowiedni do obudowy wyrzutni?
SKD61 zapewnia doskonałą odporność na ciepło, zużycie i zmęczenie termiczne, dzięki czemu nadaje się do wielokrotnych cykli formowania wtryskowego.

P2: Czy otwór wodociągowy może być dostosowany?
Średnica, pozycja i układ są dostosowywalne na podstawie rysunków.

P3: Jakie tolerancje można osiągnąć?
Koncentryczność i tolerancje wymiarowe zazwyczaj wahają się od ±0,003 mm do ±0,01 mm.

P4: Czy te rękawki nadają się do kształtów wieloworkowych?
Tak, są powszechnie używane w formie o dużej kawalerności wymagającej stabilnego chłodzenia i wyrzucania.

P5: Czy wspieracie zamówienia w małych ilościach lub próbne?
Prototyp, pilot i masowa produkcja są wspierane.

Zdobądź cytat.

W celu oceny technicznej i ustalania cenSKD61 wytryskiwacze ze stali gumowej z otworami do przewodów wodnychNasz zespół inżynierów dostarczy szczegółową propozycję produkcji OEM.
