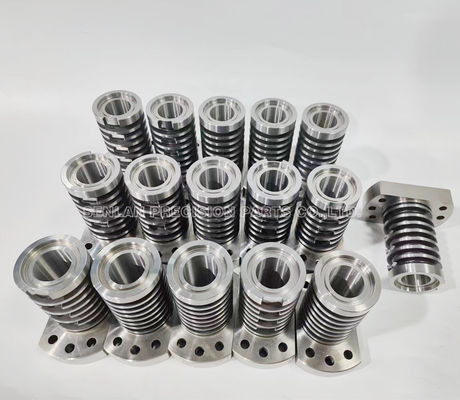

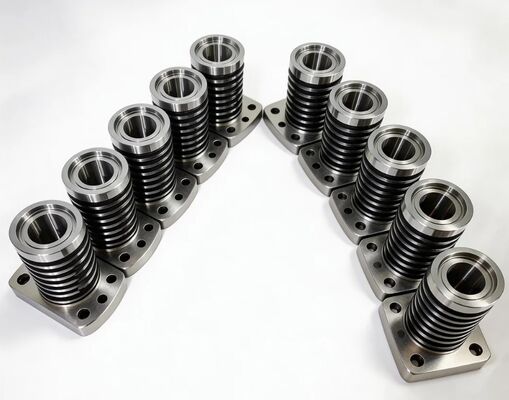

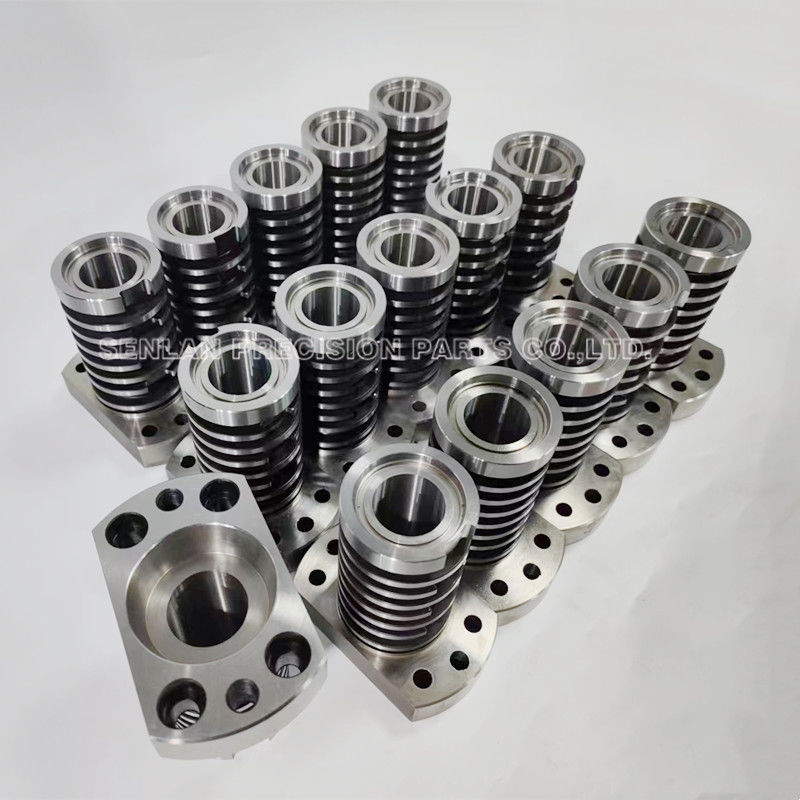

Gwintowane wkładki rdzeniowe SKD61 do form wtryskowych do tworzyw sztucznych
Gwintowane wkładki rdzeniowe to precyzyjne elementy formujące służące do tworzeniaprawdziwych gwintów wewnętrznych w częściach formowanych wtryskowo. Ponieważ gwinty są cechami funkcjonalnymi, precyzja jest kluczowa – niewielkie odchylenia w profilu, skoku lub wyrównaniu mogą powodować krzyżowanie gwintów, zmienność momentu obrotowego, wycieki lub awarie montażowe.
Naszegwintowane wkładki rdzeniowe SKD61 są produkowane na zamówienie według rysunków klienta, co zapewnia stabilne formowanie gwintów i długotrwałą trwałość. SKD61 (JIS) jest szeroko stosowany do elementów narzędziowych wymagającychwytrzymałości, odporności na zmęczenie cieplne i stabilnej wydajności podczas powtarzalnych cykli – zwłaszcza gdy rdzeń gwintowany pracuje w warunkach wysokiego naprężenia lub w formach z mechanizmami obrotowymi/odkręcanymi.
Opis produktu
Agwintowana wkładka rdzeniowa tworzy wewnętrzny gwint części formowanej. W zależności od projektu części i architektury formy, może być używana zmechanizmem odkręcania lub innymi metodami demontażu. Niezależnie od stylu wyrzutu, rdzenie gwintowane muszą zachować precyzyjną geometrię i stabilną powierzchnię, aby zapewnić stałą jakość gwintu przez cały okres produkcji.
Co zazwyczaj kontroluje gwintowana wkładka rdzeniowa:
- Profil gwintu, skok i geometria prowadzenia
- Wyrównanie gwintu do osi dla spójnego montażu i momentu obrotowego
- Punkty odniesienia do powtarzalnego montażu w formie
- Wykończenie powierzchni, które ułatwia uwalnianie i chroni integralność gwintu
- Cechy interfejsu wymagane przez mechanizm formy
Dlaczego SKD61 jest powszechnie stosowany do rdzeni gwintowanych:
SKD61 jest ceniony za zrównoważoną wydajność w trudnych warunkach formowania:
- Wysoka wytrzymałość zapobiegająca odpryskiwaniu i pękaniu na krawędziach gwintu
- Odporność na zmęczenie cieplne podczas powtarzalnych cykli ogrzewania/chłodzenia
- Stabilna reakcja na obróbkę cieplną dla praktycznej twardości i trwałości
- Dobra ogólna niezawodność dla elementów narzędziowych o wysokiej liczbie cykli
Końcowa twardość, tolerancje i wykończenie powierzchni są produkowane zgodnie z Państwa rysunkiem i wymaganiami projektu.
Typowe konstrukcje rdzeni gwintowanych:
- Sekcja formująca gwint o kontrolowanej geometrii grzbietu/dna
- Kołnierz/średnica pozycjonująca dla stabilnego ustawienia
- Szczegóły mocowania (gwinty, płaszczyzny, kluczowe cechy)
- Strefy zużycia zoptymalizowane pod kątem długiej żywotności
Zastosowania
Gwintowane wkładki rdzeniowe SKD61 są stosowane wformach wtryskowych do tworzyw sztucznych do:
- Form wymagających prawdziwego formowania gwintów wewnętrznych
- Produkcji wielkoseryjnej, gdzie spójność gwintu wpływa na wydajność
- Form wielogniazdowych wymagających dopasowanych zestawów rdzeni gwintowanych
- Programów narzędziowych wykorzystujących wymienne części zamienne dla efektywności konserwacji
- Projektów form wykorzystujących systemy odkręcania/obrotowego demontażu
Produkty końcowe różnią się w zależności od projektu klienta; skupiamy się na funkcji formy i wydajności cech gwintowanych.
Precyzja i możliwości produkcyjne
Gwintowane wkładki rdzeniowe wymagają zarówno precyzji geometrycznej, jak i stabilności po obróbce cieplnej. Produkujemy z kontrolą procesu zaprojektowaną w celu ochrony dokładności formy gwintu i spójności zestawu.
Procesy produkcyjne:
- Precyzyjne toczenie/frezowanie CNC dla punktów odniesienia i interfejsów
- Obróbka gwintów zgodnie ze specyfikacją profilu i tolerancji
- Szlifowanie dla krytycznych dopasowań i punktów odniesienia obrotu
- EDM / drutowe EDM dla specjalnych cech
- Koordynacja obróbki cieplnej dla docelowej twardości i stabilności
- Precyzyjne wykańczanie/polerowanie powierzchni gwintów i stref zużycia
- Dopasowywanie zestawów dla zamówień wielogniazdowych
Kluczowe kontrole jakości rdzeni gwintowanych:
- Weryfikacja profilu gwintu zgodnie z wymaganiami rysunku
- Kontrola współosiowości/bicia promieniowego między geometrią gwintu a punktami odniesienia pozycjonowania
- Kontrola tolerancji dopasowania dla instalacji typu drop-in i wymiany
- Zarządzanie wykończeniem powierzchni w celu zmniejszenia zacierania i poprawy zachowania podczas uwalniania
- Kontrola spójności między zestawami
Inspekcja i dokumentacja:
- Dostępne raporty z inspekcji wymiarowej
- Certyfikaty materiałowe i zapisy z obróbki cieplnej na życzenie
- Opcje znakowania seryjnego/identyfikowalności dla zarządzania gniazdami i zestawami
Wartość dla klienta w zakresie jakości gwintu i żywotności narzędzia
- Spójny montaż i wydajność momentu obrotowego - Dokładne gwinty pomagają zmniejszyć ryzyko krzyżowania gwintów i stabilizują moment obrotowy w procesach montażowych.
- Wyższa wydajność w produkcji wielogniazdowej - Dopasowane zestawy rdzeni gwintowanych zmniejszają zmienność między gniazdami i poprawiają ogólną spójność produkcji.
- Dłuższa żywotność w trudnych cyklach - Wytrzymałość SKD61 i odporność na zmęczenie cieplne pomagają utrzymać integralność gwintu podczas rozszerzonych cykli produkcyjnych.
- Szybsza konserwacja dzięki wymiennym rdzeniom gwintowanym - Wymienne rdzenie umożliwiają szybkie naprawy typu swap-in i zmniejszają przestoje bez konieczności przeprowadzania poważnych prac przy formie.
Czego potrzebujemy do wyceny
Aby dokładnie wycenić gwintowane wkładki rdzeniowe SKD61, prosimy o podanie:
- CAD 3D (STEP/IGES) i rysunek 2D (PDF/DWG)
- Ilość (pojedyncze sztuki lub zestawy wielogniazdowe)
- Wymagania materiałowe: SKD61
- Specyfikacja obróbki cieplnej / docelowej twardości
- Specyfikacje gwintów (profil, skok, tolerancja, wymagania dotyczące prowadzenia)
- Krytyczne tolerancje (punkty odniesienia, dopasowania, bicie promieniowe/współosiowość, strefy funkcjonalne)
- Wymagania dotyczące wykończenia powierzchni dla gwintów i obszarów związanych z uszczelnianiem
- Szczegóły interfejsu formy (średnica/kołnierz pozycjonujący, metoda mocowania)
- Potrzeby inspekcyjne/dokumentacyjne (FAI, format raportu, próbkowanie vs. 100% inspekcja)
- Wymagania dotyczące czasu realizacji i pakowania
W przypadku wymiany istniejących rdzeni, podanie wymiarów płyty dopasowującej/interfejsu pomaga zapewnić kompatybilność typu drop-in.
Często zadawane pytania
Czy SKD61 nadaje się do wkładek rdzeniowych gwintowanych?
Tak. SKD61 jest powszechnie stosowany do elementów narzędziowych wymagających wytrzymałości i stabilności podczas powtarzalnych cykli, pomagając chronić krawędzie gwintu i utrzymywać długoterminową wydajność.
Dlaczego gwinty formowane czasami wykazują niespójny moment obrotowy lub krzyżowanie gwintów?
Częste przyczyny to odchylenia profilu gwintu, bicie promieniowe względem osi, problemy z wykończeniem powierzchni, zużycie lub problemy z wyrównaniem podczas montażu. Precyzyjna obróbka i stabilne dopasowania zmniejszają te ryzyka.
Czy można dostarczyć dopasowane zestawy rdzeni gwintowanych do form wielogniazdowych?
Tak. Możemy produkować dopasowane zestawy z kontrolowaną zmiennością i dostarczać dane z inspekcji dla kluczowych cech gwintu i punktów odniesienia.
Czy dostarczacie raporty z inspekcji i certyfikaty materiałowe?
Tak. Raporty z inspekcji, certyfikaty materiałowe i zapisy z obróbki cieplnej są dostępne na życzenie.
Proszę wysłać nam swojepliki STEP/rysunki 2D, specyfikacje gwintów, ilości, docelową twardość, wymagania dotyczące tolerancji/wykończenia oraz wymagany termin dostawy. Szybko odpowiemy z jasną wyceną, czasem realizacji i dostępnymi opcjami dokumentacji jakościowej dla gwintowanych wkładek rdzeniowych SKD61.
