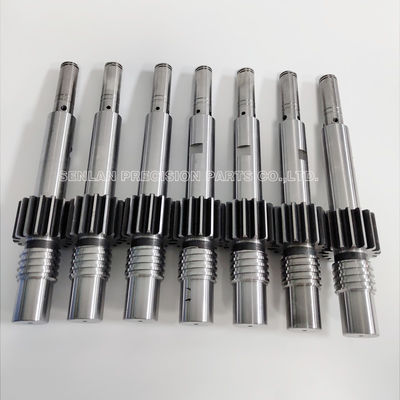

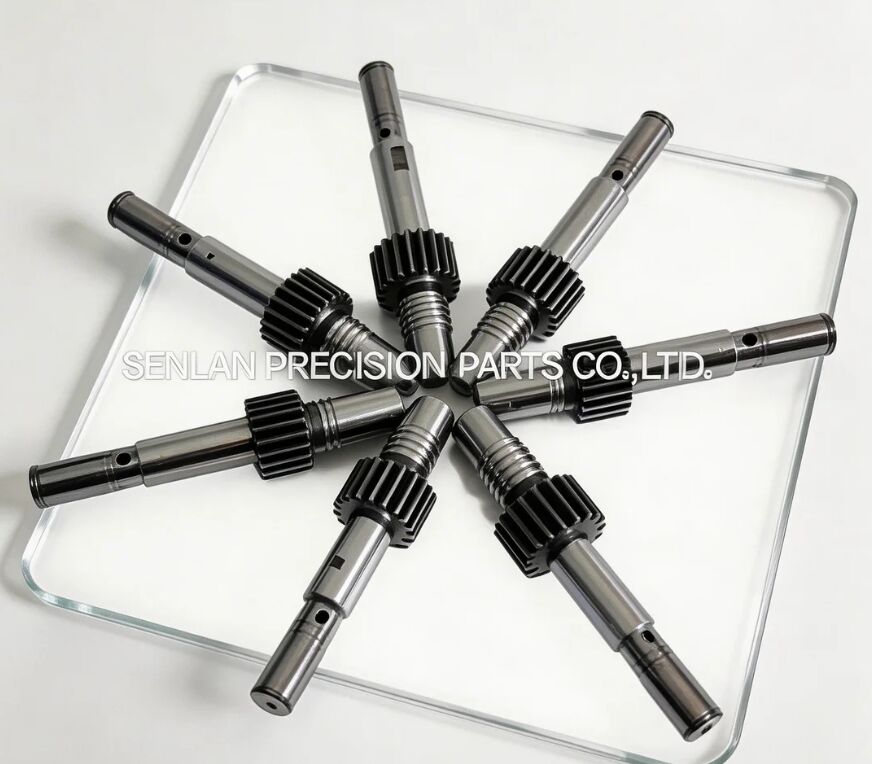

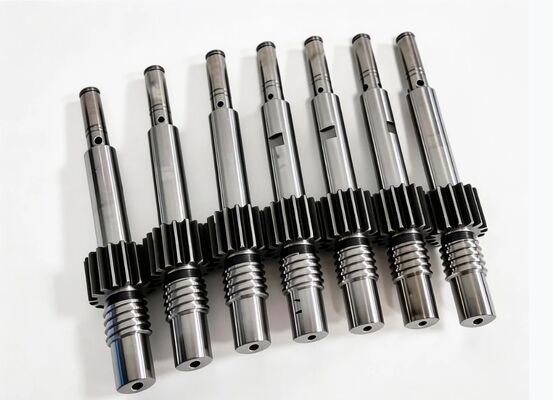

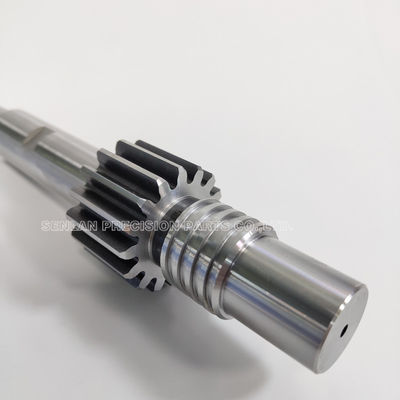

Rdzeń z nitkami (rdzeń odkręcający) do form wtryskowych
Przegląd produktu
Rdzeń z nitkami to precyzyjnie formowane elementy wykorzystywane do formowaniaprawdziwe wnętrze nitkiW przeciwieństwie do standardowych rdzeni, rdzenie z nitką musi utrzymywać dokładną geometrię nitki podczas pracy zmechanizm odkręcania lub rotacyjnego demoldinguaby uwolnić formowaną część bez uszkodzenia nici.
Naszerdzeń z przędzeniami (pręty rdzeniowe z przędzeniami / wkład rdzeniowy z przędzeniami)Komponenty są produkowane na zamówienie według rysunków klienta przy ścisłej kontroliProfil nitki, koncentryczność w stosunku do osi obrotu, dopasowanie interfejsów i wykończenie powierzchniW przypadku form o dużej objętości niezbędna jest stała jakość nici, aby uniknąć problemów związanych z montażem, takich jak wiązanie, zmiany momentu obrotowego, wycieki lub awarie zamknięcia.
Opis produktu
Ardzeń z nitkamijest elementem formowania, który tworzy nitkę wewnątrz (lub czasami na zewnątrz) części formowanej.system odkręcania, gdzie rdzeń obraca się podczas wyrzucenia, aby czysto demolować zwiniętą cechę.
Co musi kontrolować rdzeń z nićami
- Profil nitki, wysokość i geometria wprowadzenia
- Koaksjalne wyrównanie między nicią a datami obrotowymi rdzenia
- Stabilna instalacja pasuje do podstawy formy lub płyty rdzenia
- Gładkie wykończenie powierzchni w celu zmniejszenia przyklejania się, drażnienia i uszkodzenia nici
- Funkcje mechaniczne interfejsu dla układu napędowego (zależne od konstrukcji)
Typowa konstrukcja rdzenia z nićami
W zależności od konstrukcji formy rdzeń z nićami może obejmować:
- Sekcja tworząca nitki (wewnętrzny profil nitki)
- Położenie ramion/średnic do powtarzalnej instalacji
- cechy interfejsu napędu (siedzenie biegów, kluczyki, sekcja sprzęgająca, spline itp.)
- Strefy zużycia zoptymalizowane do długiego cyklu obrotowego i kontaktu przesuwnego
Uważania dotyczące materiału i leczenia
Rdzeń z nitkami jest często wytwarzany z stali narzędzia wybranej ze względu na odporność na zużycie i stabilność wymiarową w wielokrotnych cyklach.Obróbkę cieplną i opcjonalne obróbki powierzchniowe/powłoki mogą być określone na podstawie::
- Rodzaj żywicy (materiały wypełnione/abrazywne)
- Wymagana jakość powierzchni nitki i zachowanie demoldingu
- Wielkość produkcji i oczekiwana żywotność
- Strategia temperatury pracy i smarowania
Wnioski
Rdzenie z nitkami są stosowane wformy wtryskowedla części wymagających demoldingu rzeczywistej nitki, w tym:
- Odkręcanie form wtryskowych (systemy demoldowania obrotowego)
- Formy wieloworkowe wymagające spójnej jakości wewnętrznej nitki
- Formy produkowane w dużych ilościach, w których stabilność nitki wpływa na wydajność montażu i wycieków
- Programy podstawowych części zamiennych do konserwacji zapobiegawczej i szybkiej wymiany
(Dokładne produkty końcowe różnią się w zależności od projektu klienta; koncentrujemy się na funkcji formy i wymaganiach dotyczących cech nićowych.)
Dokładność i możliwości produkcyjne
Węzły z nićami wymagają precyzji kształtowania i precyzji mechanicznego ustawienia.
Procesy produkcyjne
- Precyzyjne obracanie/frasowanie CNC dla datumów i interfejsów
- Obróbka przędzu do określonego profilu i tolerancji
- Szlifowanie do krytycznych dopasowań i dat obrotowych (zgodnie z wymaganiami)
- EDM / EDM przewodowe dla funkcji interfejsu (zależne od projektu)
- Koordynacja obróbki cieplnej dla twardości i stabilności
- Szlachetne wykończenie/polerowanie powierzchni nitek i stref zużycia
- Zestaw dopasowywania dla zamówień wieloworkowych rdzeni z przędzeniami
Kluczowe kontrole jakości
- Weryfikacja profilu nitki według wymagań rysunku
- Kontrola koncentryczności/przepływu pomiędzy nitkami i datami obrotowymi
- Kontrola tolerancji dopasowania do interfejsów montażowych i kierowniczych
- Zarządzanie wykończeniem powierzchni w celu zmniejszenia żółciowania i poprawy uwalniania
- Kontrola spójności pomiędzy dopasowanymi zestawami (opcje pobierania próbek lub 100% kontroli)
Inspekcja i dokumentacja
- Dostępne sprawozdanie z inspekcji wymiarowej (kluczowe cechy lub pełne sprawozdanie)
- Na żądanie certyfikaty materiałów i zapisy o obróbce cieplnej
- Opcje oznakowania seryjnego/zdolności śledzenia w zakresie zarządzania jamą/zestawem
Dlaczego to ma znaczenie / Wartość klienta dla jakości nici i stabilności rozkręcania
Większa niezawodność montażu i stały moment obrotowy
Dokładna geometria nitki zmniejsza ryzyko przepływu nitek i stabilizuje moment obrotowy w automatycznych liniach montażowych.
Mniej odrzuceń i mniej przerw
Stabilna kontrola przepływu i dobre wykończenie powierzchni pomagają zapobiec uszkodzeniu nici, przyklejaniu i odkręcaniu mechanizmów.
Dłuższa żywotność przy wielokrotnej rotacji
Prawidłowy wybór materiału, obróbka cieplna i wykończenie strefy zużycia zmniejszają zużycie i utrzymują jakość nici w długich biegach.
Szybsza konserwacja za pomocą zamiennych części zamiennych
Wymienne rdzenie z przędzami umożliwiają szybką wymianę bez większej zmiany formy, wspierając przewidywalne harmonogramy konserwacji.
Czego potrzebujemy do cytowania
W celu dokładnego wyliczenia rdzeni z przędzeniami proszę podać:
- 3D CAD (STEP/IGES) i rysunek 2D (PDF/DWG)
- Specyfikacja nitki (profil, rozmiar, tolerancja, wymagania w zakresie wprowadzenia)
- Metoda demoldingu formy (system odkręcania/obrotowy) i szczegóły interfejsu napędu
- Wymagania dotyczące materiału (lub zalecenia dotyczące żywicy/warunków produkcji)
- Specyfikacja traktowania cieplnego/cielowej twardości
- Wymogi dotyczące wykończenia powierzchni w strefach nitki i zużycia
- Ilość (jednostki lub zestawy z wieloma pojemnościami)
- Wymagania dotyczące kontroli/dokumentów (FAI, format sprawozdania, pobieranie próbek lub kontrola w 100%)
- Czas realizacji i wymagania dotyczące opakowania
Jeżeli chodzi o część zamienną, zapewnienie wymiarów interfejsu sprzężenia (dotyki obrotowe, siedzenie silnika, ramiona lokalizujące) pomaga zapewnić kompatybilność wprowadzania.
Częste pytania
Dlaczego części z nitkami wymagają odkręcania rdzenia?
Wiele wzorów nici nie może zostać oderwanych od prostego rdzenia bez uszkodzenia nici.
Co powoduje przewijanie lub niespójny moment obrotowy w formowanych częściach?
Częste przyczyny obejmują odchylenie profilu nitki, przepływ w stosunku do osi obrotowej, słabe wykończenie powierzchni, zużycie lub niewłaściwe ustawienie w mechanizmie odkręcania.
Czy możecie dostarczyć dopasowane zestawy rdzenia z nitkami do form wieloprzewodowych?
Możemy wyprodukować dopasowane zestawy z kontrolowaną spójnością pomiędzy komórkami i dostarczyć dane z inspekcji kluczowych elementów nitki i danych.
Czy obsługujesz funkcje interfejsu napędu (siedzenie biegów, sekcja sprzężenia itp.)?
Tworzymy według Twoich rysunków, w tym napędu i funkcji interfejsu, wymaganych przez system odkręcania.
Czy dostarcza pan sprawozdania z inspekcji i certyfikaty materiałowe?
Tak, na żądanie dostępne są sprawozdania z inspekcji oraz certyfikaty dotyczące materiału/obróbki cieplnej.
Inżynieria
Wyślij swoje rysunki i określić wymagania wątku, daty obrotu i funkcje interfejsu napędu.Nasze inżynierowie sprawdzą możliwość produkcji i zapewnić plan produkcji, aby zapewnić stabilne wydajność odkręcania i konsystencji nici.
