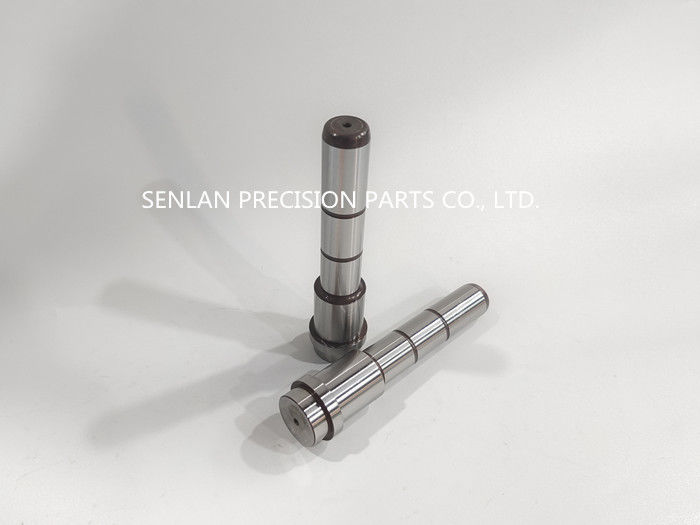

Precyzyjne słupki prowadzące do form wtryskowych
Przegląd produktu
Słupki prowadzące (sworznie prowadzące) to elementy wyrównujące, które zapewniają dokładne, płynne i powtarzalne zamykanie ruchomej i stałej połówki formy wtryskowej. Stabilne wyrównanie zapewnia spójność linii podziału, równomierne zamykanie gniazd oraz chroni wrażliwe elementy formy – takie jak rdzenie, gniazda, suwaki, podnośniki i zamknięcia – przed uderzeniami i przedwczesnym zużyciem.Nasze precyzyjne słupki prowadzące do form wtryskowych
są produkowane zgodnie z rysunkami klienta, co zapewnia niezawodne dopasowanie do tulei prowadzących i powtarzalną pracę formy. Koncentrujemy się na cechach, które są najważniejsze dla elementów wyrównujących: prostoliniowość, tolerancja średnicy, twardość powierzchni i wykończenie o niskim współczynniku tarcia, pomagając konstruktorom form utrzymać stabilną produkcję i zmniejszyć konserwację spowodowaną niewspółosiowością.Opis produktuA

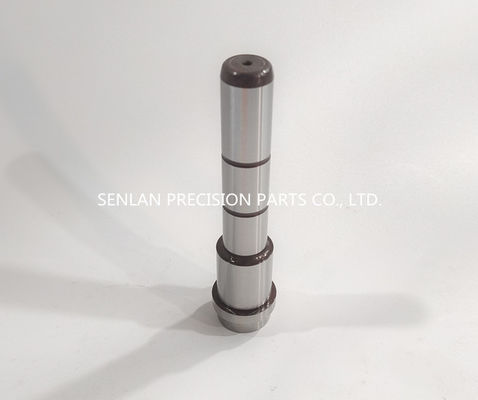

słupek prowadzący
to hartowany, precyzyjnie szlifowany, cylindryczny sworzeń zainstalowany w jednej połówce formy (zazwyczaj po stronie ruchomej), który współpracuje z tuleją prowadzącą w przeciwległej połówce. Razem kierują zamykaniem i otwieraniem formy, utrzymując dokładne wyrównanie podczas każdego cyklu.Co robią słupki prowadzące w formie wtryskowejKontrola
wyrównania formy
- podczas zamykania/otwieraniaZmniejszenie niedopasowania i ochrona krawędzi gniazd/rdzeni oraz zamknięćPoprawa powtarzalności dla form wielogniazdowych i części o ścisłych tolerancjach
- Wsparcie stabilnej pracy suwaków, podnośników i innych mechanizmów ruchomych
- Typowe konstrukcje słupków prowadzących

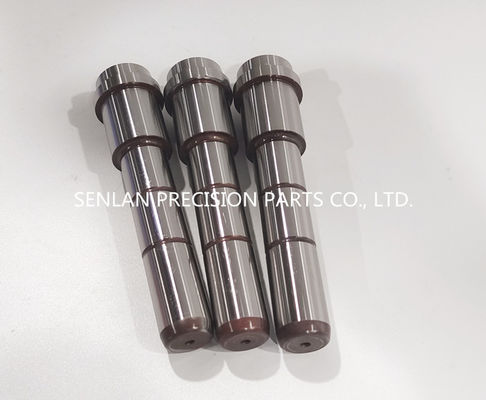

- Standardowe proste słupki prowadzące z zatrzymaniem główki/ramienia
Stopniowane słupki prowadzące do specyficznych konstrukcji montażowych
- Niestandardowe końcówki prowadzące i cechy odciążające dla płynniejszego zazębiania
- Słupki z obróbką powierzchni lub powłoką dla zwiększonej odporności na zużycie (jeśli określono)
- Materiały i obróbka cieplna
- Słupki prowadzące zazwyczaj wymagają twardej, odpornej na zużycie powierzchni i stabilnego rdzenia, aby wytrzymać powtarzalny kontakt ślizgowy z tulejami. W zależności od wymagań formy, słupki prowadzące mogą być wykonane ze stali łożyskowej lub narzędziowej z obróbką cieplną i opcjonalnymi obróbkami powierzchniowymi w celu poprawy żywotności i odporności na korozję.
Zastosowania
Precyzyjne słupki prowadzące są stosowane w
formach wtryskowych
, gdzie powtarzalne wyrównanie jest kluczowe, w tym:Formy wielogniazdowe wymagające spójnej kontroli linii podziałuFormy z suwakami/podnośnikami, gdzie wyrównanie wpływa na żywotność mechanizmu
- Formy o ścisłych tolerancjach, gdzie niedopasowanie lub zadziory muszą być zminimalizowane
- Formy produkcyjne o wysokiej liczbie cykli wymagające trwałych elementów prowadzących
- Programy modernizacji i wymiany form dla zużytych sworzni prowadzących
- Precyzja i możliwości produkcyjne
- Słupki prowadzące są funkcjonalnymi elementami ślizgowymi – precyzja i integralność powierzchni są niezbędne do płynnej pracy i długiej żywotności.
Procesy produkcyjne
Precyzyjna obróbka CNC dla elementów montażowych i ramion
Szlifowanie bezkłowe dla krytycznych średnic i prostoliniowości
- Koordynacja obróbki cieplnej dla twardości powierzchni i stabilności
- Precyzyjne wykańczanie/polerowanie w celu zmniejszenia tarcia i zużycia
- Opcjonalne obróbki powierzchniowe/powłoki (zależne od projektu)
- Kluczowe kontrole jakości słupków prowadzących
- Tolerancja średnicy
dla prawidłowego dopasowania do tulei
- Prostoliniowość w celu zapobiegania zacinaniu się i nierównomiernemu zużyciu
- Wykończenie powierzchni w celu uzyskania niskiego tarcia i spójnego ślizgu
- Weryfikacja twardości (zgodnie z określonymi wymaganiami)Geometria prowadzenia i wymiary ramienia dla powtarzalnego montażu
- Inspekcja i dokumentacja
- Raport z inspekcji wymiarowej dostępny (kluczowe wymiary)
Certyfikat materiałowy i protokół obróbki cieplnej na życzenie
- Opcje znakowania/identyfikowalności, jeśli są wymagane do kontroli konserwacji
- Korzyści dla klienta w zakresie wyrównania formy i żywotności narzędzia
- Bardziej stabilna jakość części
Dokładne prowadzenie pomaga zmniejszyć ryzyko niedopasowania i zadziorów, poprawiając powtarzalność podczas długich serii produkcyjnych.
Mniejsze zużycie drogich elementów formy
Stabilne wyrównanie chroni krawędzie gniazd, końcówki rdzeni i zamknięcia – zmniejszając wyszczerbienia, zacieranie i nieplanowane poprawki.
Płynniejsza praca formy
Prawidłowe dopasowanie i wykończenie zmniejszają tarcie, pomagając formom otwierać/zamykać się płynnie i poprawiając stabilność cyklu.
Niższe koszty konserwacji i dłuższe interwały serwisowe
Hartowane, dobrze wykończone słupki prowadzące zużywają się wolniej i zmniejszają zużycie tulei, obniżając całkowite obciążenie pracą konserwacyjną.
Co potrzebujemy do wyceny
Aby dokładnie wycenić precyzyjne słupki prowadzące, prosimy o podanie:
Rysunek (2D) i/lub model CAD 3D (STEP/IGES)
Ilość i wymagany czas realizacji
- Standard słupka prowadzącego (jeśli zgodny z HASCO/DME/itp.) lub niestandardowe wymiary
- Krytyczne wymiary: średnica, długość, szczegóły ramienia/główki, geometria prowadzenia
- Wymaganie dopasowania do tulei (specyfikacja luzu/wcisku, jeśli zdefiniowana)
- Wymaganie materiałowe (lub warunki pracy do rekomendacji)
- Wymaganie dotyczące obróbki cieplnej/twardości
- Wymaganie dotyczące wykończenia powierzchni lub powłoki (jeśli określono)
- Potrzeby inspekcji/dokumentacji (format raportu, identyfikowalność)
- W przypadku wymiany istniejących słupków prowadzących, udostępnienie ID tulei i szczegółów interfejsu płyty formy pomaga potwierdzić prawidłowe dopasowanie.
- Często zadawane pytania
Jaka jest różnica między słupkiem prowadzącym a tuleją prowadzącą?
Słupek prowadzący (sworzeń prowadzący) to hartowany sworzeń; tuleja prowadząca to współpracujący z nim tuleja zainstalowana w przeciwległej połówce formy. Razem kierują wyrównaniem podczas zamykania i otwierania formy.
Dlaczego słupki prowadzące się zużywają lub powodują problemy z wyrównaniem?
Częste przyczyny to nieprawidłowy luz dopasowania, słabe wykończenie powierzchni, niewystarczająca twardość, zanieczyszczenie/brak smarowania lub niewspółosiowość spowodowana uszkodzonymi płytami. Prawidłowy dobór materiału i precyzyjne szlifowanie zmniejszają te ryzyka.
Czy możecie wyprodukować niestandardowe słupki prowadzące pasujące do naszej bazy formy?
Tak. Produkujemy słupki prowadzące zgodnie z rysunkami klienta i możemy stosować się do standardowych systemów, jeśli zostaną podane.
Czy dostarczacie dokumentację dotyczącą twardości i inspekcji?
Tak. Raporty z inspekcji i protokoły obróbki cieplnej są dostępne na życzenie.
Prześlij nam swoje
pliki rysunkowe/CAD
i określ wymagania dotyczące dopasowania do tulei, docelową twardość i krytyczne wymiary. Nasz zespół inżynierów oceni możliwość produkcji i przedstawi wycenę precyzyjnych słupków prowadzących zoptymalizowanych pod kątem płynnego wyrównania i długiej żywotności formy.
