Szczegóły Produktu:
|
| Twardość: | HRC58 | Precyzja: | +/-0,005mm |
|---|---|---|---|
| Obróbka powierzchniowa: | Polerowane, Cyna, Ticn, Crn, Dlc | Nazwa produktu: | Wkładka rdzeniowa |
| Jakość: | Wysoka jakość | Tryb kształtowania: | Plastikowa forma matrycy |
| Materiał produktu: | Stal Bohler | Produkt: | Forma wtryskowa z tworzywa sztucznego |
| Standard: | JIS, DIN, En, ASTM, AISI | Oprogramowanie do projektowania: | Autocad, Autocad/Ug/Solidworks, CAD |
| Rozmiar: | Dostosuj | Kolor: | Czarny |
| Funkcja: | Wytrzymały | Stosowanie: | Części do form wtryskowych z tworzyw sztucznych |
| Czas dostawy: | 5-20 dni | ||

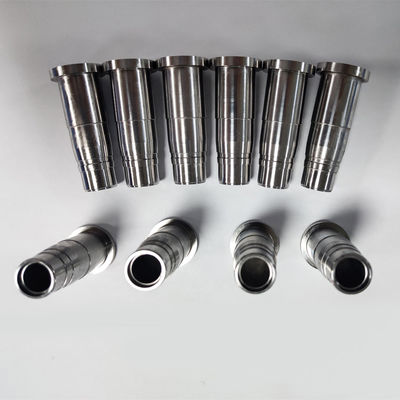

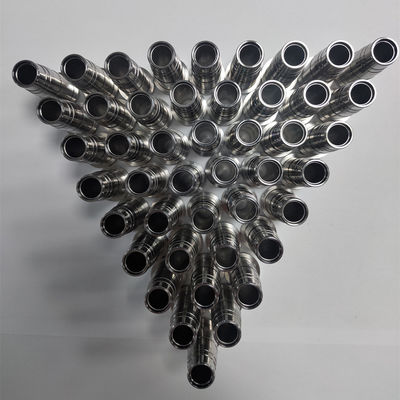

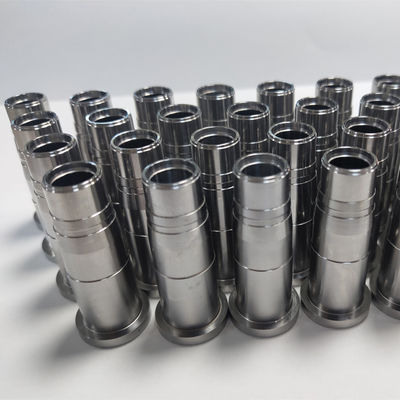

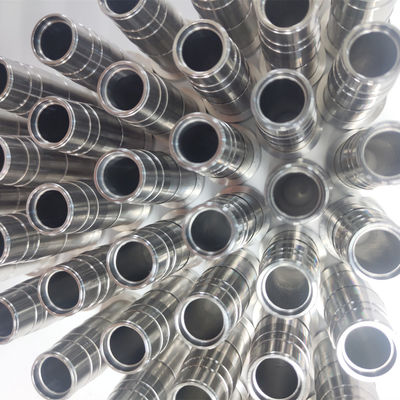

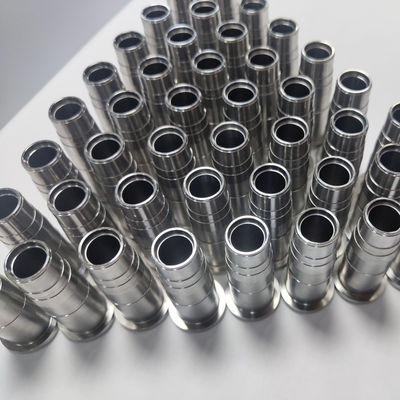

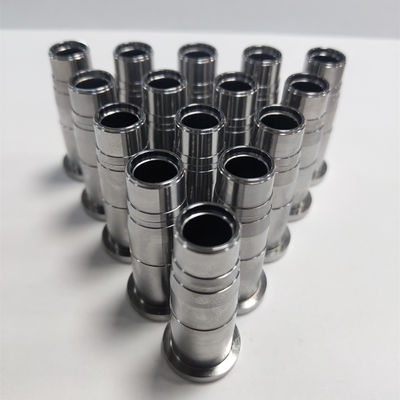

| High Light: | Wkładka rdzeniowa tolerancji 0,003 mm,wkładka rdzeniowa do formowania gorących kanałów |
||
Wytyczne dotyczące wykonywania wkładek rdzeniowych
Kiedy produkujemy wkładki rdzenia formy i wnęki podczas produkcji formy, musimy wykonać pewne wymiary z pewnymi tolerancjami, aby pasowały dobrze do kieszeni wkładki rdzenia formy.
Zaoszczędzi to trochę pracy, gdy dopasujemy wkładkę rdzenia formy, wysoka tolerancja, a dobra technologia produkcji zaoszczędzi wiele czasu dla mistrza formy, poniżej znajduje się kilka produkcyjnych wkładek rdzenia formy / gniazda Wskazówki, na które musimy zwrócić uwagę wysokiej jakości plastikowa forma.
Gdy wykonujemy promień naroża We frezarce ręcznej wykonujemy tam krok 0,2mm, po utwardzeniu nie musimy szlifować naroża przy zakładaniu płytki.
W przypadku zewnętrznego wymiaru wnęki formy / wkładek rdzenia tolerancja powinna wynosić +0/-0,015 mm, będzie to łatwe dopasowanie do kieszeni, gładkie i dobrej jakości.
Tolerancja otworu do tulei wlewowej powinna wynosić H7 (0/+0,015mm).
Głębokość bieżnika powinna wynosić 1,5-2 razy średnica bieżnika.W tym przypadku dla śruby M8 głębokość bieżnika powinna wynosić 1,5 do 2 razy 8, czyli 12-16mm.
Prowadnica kołka wyrzutnika powinna mieć długość około 15-20 mm, co zapewni płynne wyrzucanie kołków wypychacza przy długiej żywotności.
Odprawa powierzchnia kołków wyrzutnika powinna być o 1 mm większa niż średnica kołków wypychacza., patrz poniższa ilustracja z objaśnieniem.
Specyfikacja
| Materiały | Węglik wolframu, stal nierdzewna, stop aluminium, stop mosiądzu, plastik, stal węglowa, stal matrycowa, stal sprężynowa itp. |
| Produkty | Tłoczenie, stemple i matryce, części z węglika wolframu, kołki wypychacza / prowadnica, oprzyrządowanie specjalne, części form wtryskowych, komponenty CAM, sprężyny do form, podstawa formy, śruby, złączki wciskane, elementy prowadzące, oprzyrządowanie toru grubego / cienkiego, oprzyrządowanie Turmpf, MUrata Wiedemann Oprzyrządowanie, oprzyrządowanie Salvagnini, powłoki o wysokiej wydajności, narzędzia wielofunkcyjne, części do toczenia i frezowania, części do maszyn CNC itp. |
| Precyzyjne części | Tuleje wypychaczy, tuleja zasuwy punktowej, sworznie prowadzące/prowadzące, tuleje prowadzące/prowadzące/wlewki, ustalacze kulkowe, zamki ślizgowe, zestawy kołków stożkowych, zestawy bloków stożkowych, zawory grzybkowe, zawory pneumatyczne, kołki z datą, pierścienie pozycjonujące, Stemple i matryce wielokształtowe, |
| Standard | Standardowe części metalowe / plastikowe wg MISUMI, DME, HASCO, FIBRO, CUMSA, STRACK, DAYTON Niestandardowe części można zaprojektować lub wykonać na zamówienie |
| Tolerancja | ±0,005mm |
| Powłoka | TiN/ TiCN/ AlTiN/ TiAlN/ CrN/ DLC/ AlCrTIN/ TiCrN/ WC/C/ CrAlN/ ZrN/ SiALTi-XN... |
| Czas realizacji | Pobieranie próbek: 7-10 dni roboczych Normalne wykonanie: 10-12 dni roboczych Kompleksowy projekt/wykonanie: 15-20 dni roboczych |
| Proces zamówienia | Zapytania klientów → Zapewnij rysunek specyfikacji/CAD/3D → Kontrola inżyniera i wycena → Oferta PI → Wyślij PO do klienta → 50% zaliczki (100% za pierwszą współpracę) → Fabryczny proces produkcyjny → Przejście kontroli jakości √ → Pakowanie i dostawa na pierwszy raz → Leć wkrótce do rąk klientów! |
| Fabryczny czas pracy | od poniedziałku do soboty |
| Proces produkcji | Toczenie na tokarce → Frezowanie → Obróbka cieplna → Szlifowanie bezrdzeniowe → Toczenie i frezowanie → Szlifowanie średnicowe → Szlifowanie płaskie → Cięcie drutu → EDM → Obróbka powierzchniowa → Kontrola → Pakowanie i wysyłka (Tylko w celach informacyjnych) |
| Obsługa posprzedażna | Skontaktuj się z nami, jeśli masz jakiekolwiek pytania po otrzymaniu próbek i produktów, nasz zespół postara się zaoferować najlepszą jakość! |
Nasza przewaga
Advance Precision Production Equipment - Zapewnij najlepszą jakość i skróć okres produkcji!
System dwuzmianowy personelu produkcyjnego --- Zapewnij terminową i wydajną produkcję i dostawę!
Ponad 100 zestawów precyzyjnych urządzeń produkcyjnych i przyrządów testowych, w tym szlifierek CNC, precyzyjnych maszyn do szlifowania i formowania ID/OD, tokarek CNC, obrabiarek EDM, frezarek, szlifierek płaskich i środkowych, maszyn do cięcia elektrodą drutową , Współrzędnościowe maszyny pomiarowe (CMM), precyzyjne wysokościomierze, projektory itp.
Profesjonalna tolerancja produkcji
1. Tolerancja szlifowania ± 0,001 mm
2. Przetwarzanie EDM ± 0,003 mm
3. Obróbka CNC ± 0,005 mm
4. Cięcie elektrodą drutową ± 0,003 mm
5. Współosiowość, okrągłość i prostoliniowość ± 0,002 mm
Surowiec:
Forma ABS, forma PP, forma PA, forma PE, forma PC, forma TPU, forma TPE, forma POM, forma nylonowa, forma PA6 + GF, forma PA6, forma PET, forma HDPE itp.
Dlaczego właśnie my:
1.Zapewnij niski koszt i krótki czas realizacji.
2. Znajdź najlepsze rozwiązanie zgodnie z wymaganiami technicznymi i ograniczeniami budżetowymi.
3. Sprawdź problem techniczny zgodnie ze specyfikacją.
4. Zarządzanie i raportowanie procesu przez cały proces projektu.
5. Oceń zdolności przed zatwierdzeniem harmonogramu projektu.
6. Regularny przegląd procesu dostawcy w celu promowania zarządzania łańcuchem dostaw.
7. Doświadczeni inżynierowie form zapewniają wsparcie techniczne po sprzedaży.
8. Bardzo konkurencyjna cena.
Najczęściej zadawane pytania:
Q1.Jesteś producentem lub firmą handlową?
Odp .: Jesteśmy bezpośrednim producentem z ponad 15 wieloletnie doświadczenie w eksporcie dla precyzja części, zapraszamy do odwiedzenia nas.
Q2.Jak mogę uzyskać wycenę?
Odp .: Skontaktuj się z naszym sprzedawcą, podając swoje wymagania, informacje obejmują materiał, numer modelu i wszelkie inne specjalne wymagania.
Q3.Czy możesz produkować precyzyjne części według naszego rysunku lub naszych próbek?
Odp .: Tak, możemy produkować części zgodnie z twoimi rysunkami 2D lub 3D, a także możemy wykonać pomiary twoich próbek w celu wykonania rysunków do produkcji.
Q4.Co to jest gwarancja jakości?
Odp .: Przed zapakowaniem i dostawą dokonamy 100% kontroli, aby upewnić się, że produkty w 100% spełniają Twoje wymagania.
Przechowujemy rysunek produkcyjny i raport z testów przez 3 miesiące, jeśli napotkasz jakiekolwiek problemy po otrzymaniu części, skontaktuj się z nami po raz pierwszy, a otrzymasz rozwiązanie w ciągu 8 godzin.
P5.Jak gwarantujesz czas dostawy?
Odp .: Posiadamy niezależny dział PMC, który organizuje plan produkcji.
Każdego ranka mamy spotkanie produkcyjne, aby zgłosić postęp produkcji i omówić problemy.
Co tydzień będziemy sporządzać dla Ciebie raport z postępu produkcji i robimy kilka zdjęć w celach informacyjnych, dzięki czemu możesz wyraźnie poznać nasz postęp w produkcji.
