Przegląd produktu

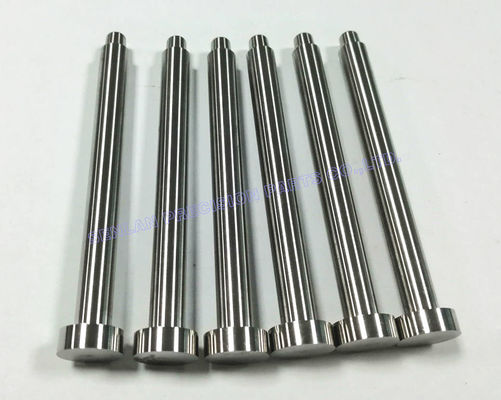

Wyroby o masie nieprzekraczającej 10 kgsą precyzyjnie obrobionymi elementami narzędziowymi przeznaczonymi do formowania wtryskowego i odlewania na maty działających pod wysokim obciążeniem termicznym i mechanicznym.Senlan Precision, te szpilki rdzeniowe są produkowane nawbudowany do druku, o kontrolowanej twardości46 ̊48 HRCaby zrównoważyć odporność na zużycie i wytrzymałość dla stabilnej, długotrwałej pracy formy.

Główne cechy i zalety techniczne

• Materiał: stal do narzędzi do obróbki na gorąco QRO90
  Optymalizowane dla odporności na zmęczenie termiczne i stabilności wymiarowej

• Wymagania dotyczące:
  Zmniejsza kruchość przy zachowaniu odporności na zużycie pod obciążeniem cyklicznym

• Wysoce precyzyjne obróbki CNC
  Ścisła kontrola średnicy, prostoty i koncentryczności

• Zindywidualizowany rozmiar i geometria
  Długość, średnica, stopnie i profile końcowe według rysunków klienta

• Produkcja wbudowana do druku / OEM
  Brak standardowych rozmiarów; wszystkie części wytwarzane są ściśle zgodnie ze specyfikacjami

Scenariusze zastosowań / zastosowania w przemyśle

• Systemy rdzenia formy wtryskowej

• Włókna rdzenia formy do odlewu ciśnieniowego

• Wykorzystanie kształtów zakrywających i zamykających butelki

• Opakowania medyczne i formy strzykawki

• Narzędzia do formowania z wieloma jamami i wysokiej wydajności

Te szpilki rdzeniowe QRO90 są zazwyczaj stosowane, gdystabilność termiczna, kontrolowana twardość i powtarzalna dokładnośćsą wymagane w przedłużonych cyklach produkcji.

Opis struktury i projektu formy

W formowaniu wtryskowym i odlewaniach na matyszpilki rdzeniowetworzą geometrie wewnętrzne i bezpośrednio wpływają na dokładność produktu i zachowanie zużycia formy.
WykorzystanieMateriał QRO90 w temperaturze 46-48 HRCpomaga:

• Minimalizować pęknięcie termiczne przy wielokrotnym ogrzewaniu i chłodzeniu

• Utrzymanie równowagi rdzenia podczas produkcji o wysokim cyklu

• Przedłużenie czasu użytkowania w konfiguracjach kształtów wieloworkowych

Odpowiednia konstrukcja szpilki rdzenia poprawia również równowagę jamy i zmniejsza częstotliwość konserwacji.

Zdolności produkcyjne i obróbki CNC

Senlan Precision produkuje szpilki rdzenia formy QRO90 przy użyciu kontrolowanego łańcucha procesowego:

• Obrót i frezowanie CNCdla dokładności wymiarowej

• Szlifowanie precyzyjnedla prostoty i wykończenia powierzchni

• Kontrola obróbki cieplnejdo osiągnięcia jednolitej twardości 46 ∼ 48 HRC

• EDM (nieobowiązkowe)do skomplikowanych elementów końcowych lub profili

Typowy zakres zdolności:

• Tolerancja średnicy: ±0,005 ∼0,01 mm

• Prostota i koncentryczność: według wymogów rysunku

Proces współpracy w zakresie opracowywania na zamówienie / OEM

1. Rysunek i przegląd techniczny
   Geometria, tolerancja, twardość i warunki pracy

2. Planowanie procesów
   Trasa obróbki i definicja obróbki cieplnej

3. Dokładna obróbka i obróbka cieplna
   Kontrole wymiarowe w trakcie procesu

4. Ostateczna inspekcja
   Twardość, wymiary i stan powierzchni

5. Dostawa partii i powtarzanie zamówień
   Odpowiednie do produkcji form i długoterminowych programów konserwacji

Kontrola jakości i doświadczenie w eksporcie

• System zarządzania jakością ISO 9001

• Zweryfikowane źródło i identyfikowalność materiału QRO90

• Badanie twardości w celu potwierdzenia zakresu 46 ∼ 48 HRC

• Kontrola wymiarów przy użyciu kalibrowanego sprzętu pomiarowego

• Stałe doświadczenie w eksporcie części precyzyjnych form

Raporty z inspekcji i certyfikaty materiałowe są dostępne na żądanie.

Powiązane elementy form precyzyjnych (połączenia wewnętrzne)

• Precyzyjne wkłady rdzenia pleśni

• Wstrzykiwacze szpilki rdzenia pleśni

• Komponenty formy do odlewu ciśnieniowego

• Wnętrza pleśni na zamówienie

• Części kształtu CNC o wysokiej precyzji

Często zadawane pytania (FAQ)

Pytanie 1: Dlaczego wybrać QRO90 do szpilów rdzeniowych formy?
O: QRO90 oferuje doskonałą odporność na zmęczenie termiczne i pęknięcia, co sprawia, że nadaje się do formowania wtryskowego i odlewania maty z częstym cyklem termicznym.

P2: Czy te szpilki rdzeniowe są standardowymi elementami?
A: Nie. Wszystkie szpilki rdzeniowe są produkowanedo rysunków klientaTylko...

P3: Czy twardość może być regulowana poza poziomem 46?48 HRC?
A: Twardość może być omawiana podczas przeglądu technicznego, w zależności od wymagań aplikacji.

P4: Czy można produkować szpilki z rdzeniem stopniowym lub długim?
Odpowiedź: Tak. Wspierane są długość, średnice stopniowe i specjalne geometrie końcówki.

Wniosek o kwotę techniczną

DlaWyroby o masie nieprzekraczającej 10 kg,składniki rdzeniowe odlewania na zamówienie, lubprecyzyjne narzędzia do wtryskiwania formy, prosimy o przesłanie rysunków i wymagań technicznych na adres:Senlan Precision.
Nasz zespół inżynierów dostarczy przegląd wykonalności technicznej i szczegółową ofertę.
